CAD（測量計算） > 出来形展開図
プログラム名 建設CAD Ver. Ver.18 ID M000427 更新日 2018/04/10
Q：《舗装展開図》で、入力した実測値から、切り捨てセンチ止めの最後が0か5で、設計値に値をセットすることはできますか。
A：［入力データ］の［切り替え時に値を取り込む］をONにして［設計値］に切り替えることで、桁数などの設定をしながら設計値として値を取り込むことができます。
※逆も可能です。

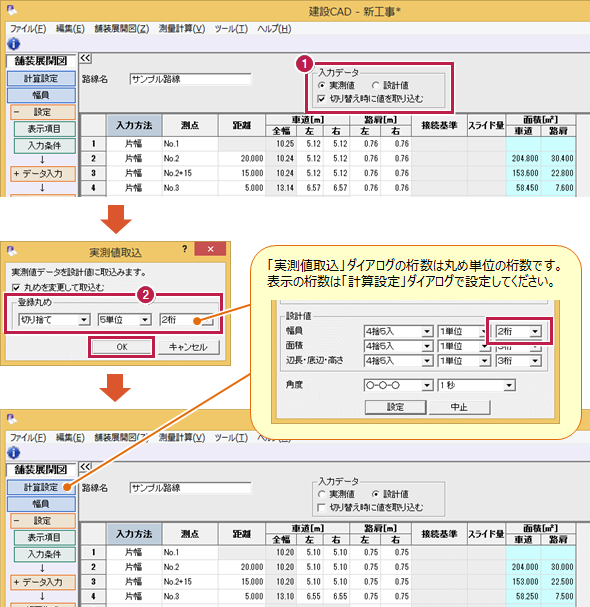

操作方法

例えば、実測値「5.12」を「5.10」に、実測値「6.57」を「6.55」に丸めて、設計値に連動させる方法です。

  1. ［入力データ］の「切り替え時に値を取り込む」のチェックをONにして「設計値」に切り替えます。
  2. ［登録丸め］を「切り捨て」「5単位」「2桁」にして［OK］をクリックします。
