CAD（測量計算） > 出来形展開図
プログラム名 建設CAD Ver. Ver.18 ID M000435 更新日 2018/04/10
Q：法面展開図を作成したいのですが、真上から見たような（平面図上のプロット点を結線したような）展開図を作成することはできますか。
A：［測量計算］－［出来形展開図］－［法面展開図］の［作成方法］にある「投影図」を選択してください。Z座標を考慮しない辺長（水平距離）で図面作成します。

操作方法

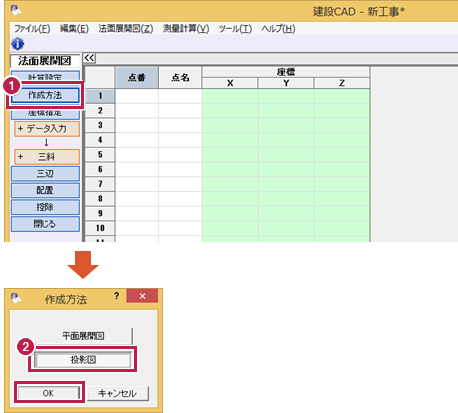

  1. ［作成方法］をクリックします。
  2. 「投影図」をONにして［OK］をクリックします。
メモ
  • 記載される寸法や求積表については斜距離が採用されます。
