Q：DWG（DXF）ファイルの［モデル空間］で、遠く離れて見つけにくいデータがあります。読込みで便利な方法はありますか。
A：［ファイル］－［発注図を開くガイド］を使用して読み込むと、自動で拡大表示されます。
操作方法
- ［ファイル］－［発注図を開くガイド］をクリックします。

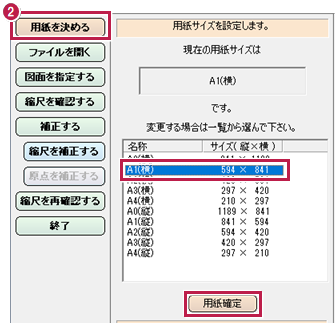

- ［用紙を決める］をクリックし［A1（横）］を選んで［用紙確定］をクリックします。

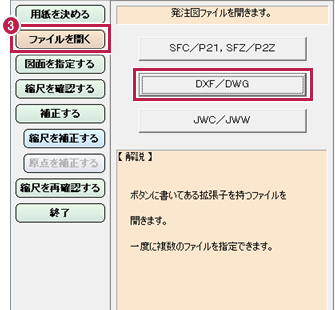

- ［ファイルを開く］をクリックし、［DXF/DWG］をクリックします。

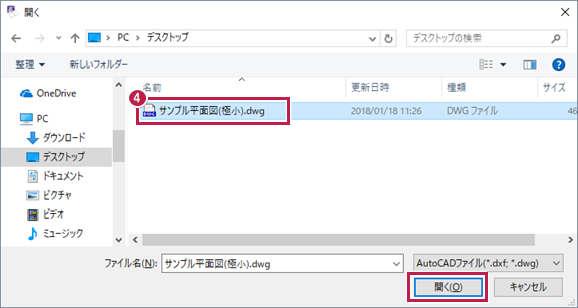

- DWGファイルを選択し［開く］をクリックします。

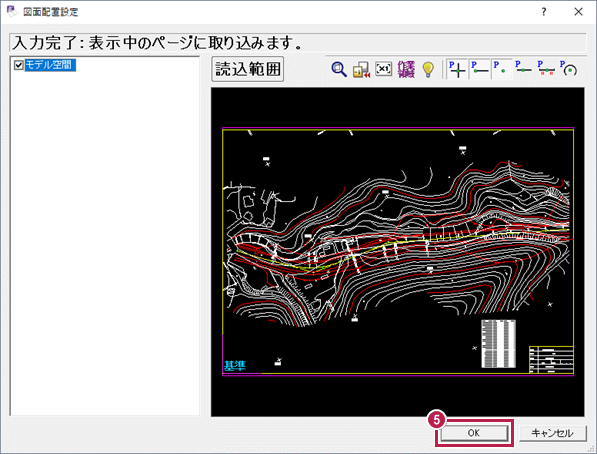

- ［図面配置設定］で拡大表示されたことを確認し［OK］をクリックします。
- ［OK］をクリックします。

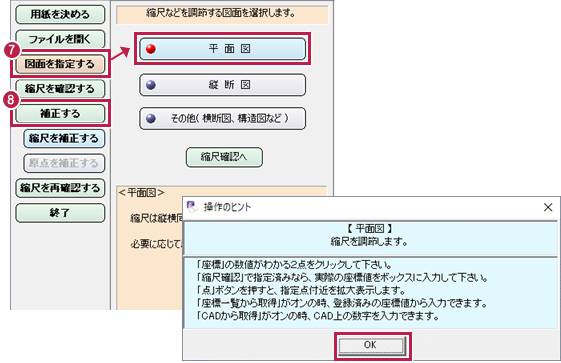

- ［図面を指定する］をクリックし［平面図］をクリックします。
- ［補正する］をクリックし、［操作のヒント］を確認して［OK］をクリックします。

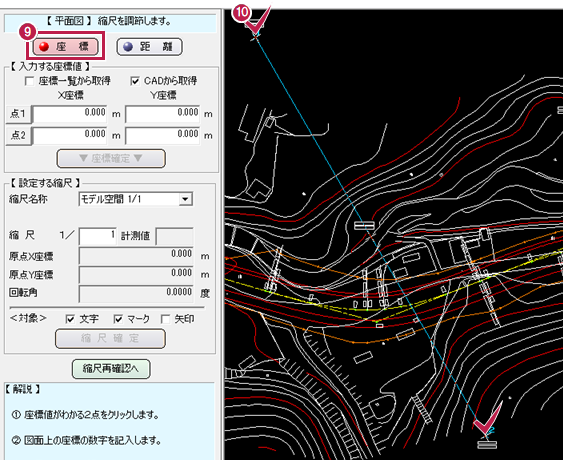

- 今回は座標で補正するので［座標］をクリックし［操作のヒント］が表示された場合は［OK］をクリックします。

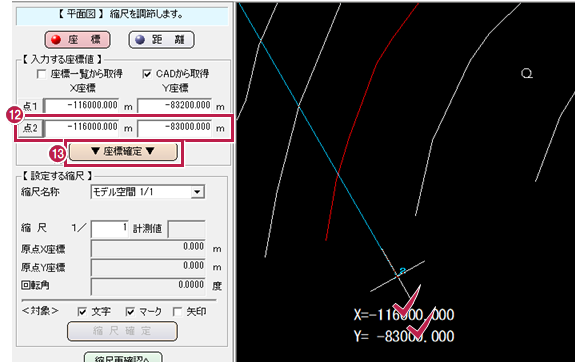

- 図面上の座標値のわかる点を2カ所指定します。

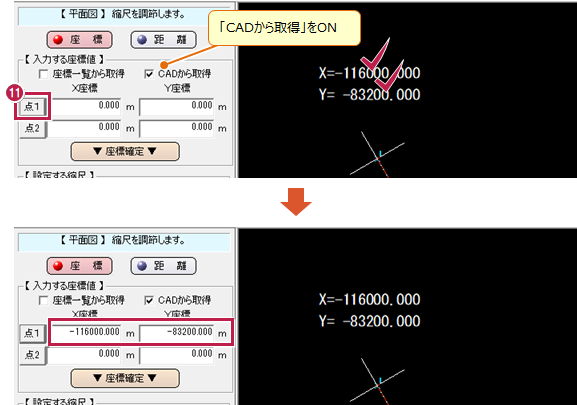

- 「点1」をクリックし、X座標・Y座標をクリックして値を取得します。
- 「点2」も同様にして値を取得します。
- .［座標確定］をクリックします。

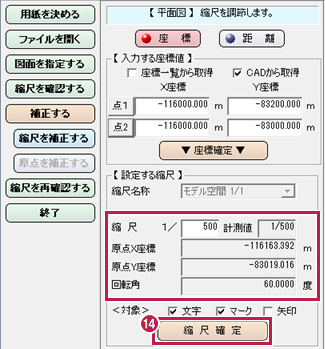

- 縮尺・原点座標・回転角を確認し、［縮尺確定］をクリックします。
- ［OK］をクリックします。
- ［OK］をクリックします。

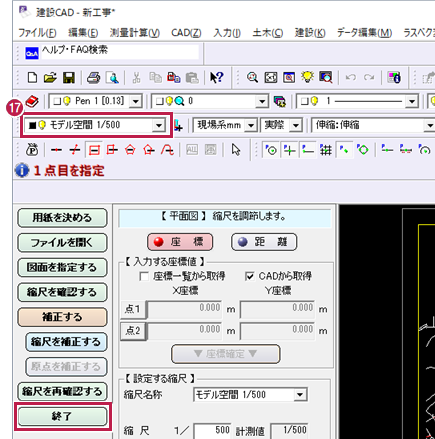

- 縮尺が補正計算で求めた「1/500」になったことを確認し［終了］をクリックします。
メモ
- 自動で拡大表示されるのはV18以降で操作の場合です。
