Q：［SXF一括保存］で書き込みをおこなうと、ラスタデータ（画像）だけ欠けます。どうしたらよいですか。
A：ラスタはカラー種類によってルールがあります。［ファイル］－［外部ファイル一括保存］－［SXF一括保存］の［バージョン］を［Ver3（または、Ver3.1）」にしてください。

操作方法

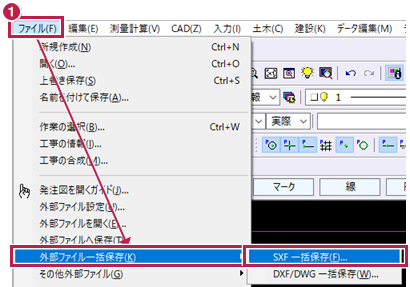

  1. ［ファイル］－［外部ファイル一括保存］－［SXF一括保存］をクリックします。
    2. 　

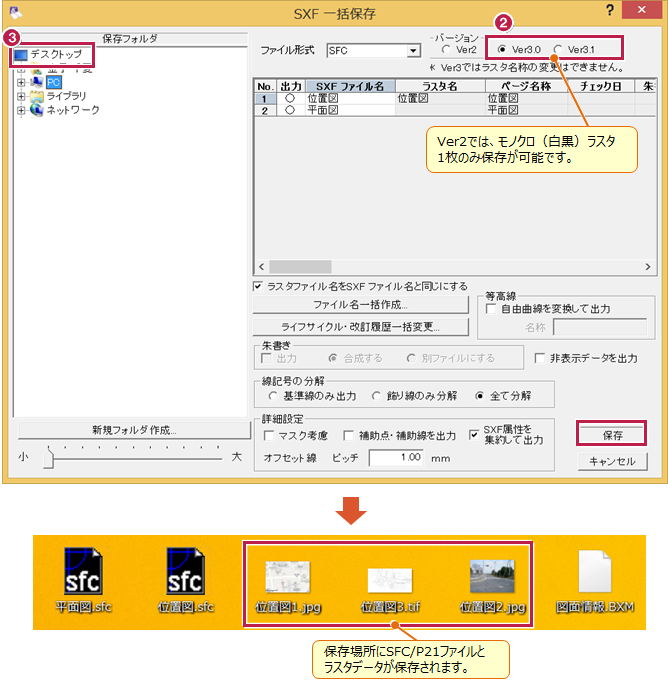

  2. ［バージョン］の［Ver3.0（または、Ver3.1）］をONにします。
  3. ［保存フォルダ］をクリックして、［保存］をクリックします。
メモ
  • ［ファイル］－［外部ファイルへ保存］の［SFC、または、P21形式］についても同様に、［ファイル種類］でバージョンを指定します。
  • ラスタのカラー種類には「モノクロ」と「カラー」があります。「カラー」は［Ver3（または、Ver3.1）］での保存が必要です。
    ［入力］－［ラスタ・写真］－［訂正］で 、配置済みラスタデータの［カラー種類］を確認することができます。
  • 「SFZ」「P2Z」形式で出力した場合も同様です。
