Q：《建設CAD》で線の太さを変えて図面を作成しました。その設定のまま印刷するにはどうしたらよいですか。
A：［ペン設定］で［線幅有効］をONにして、それぞれのペンの太さを設定したら、［印刷プレビュー］の［出力設定］で、［ペン］タブの［CAD線幅を使用する］をONにして印刷してください。

操作方法

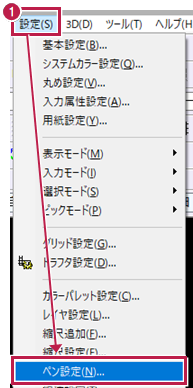

  1. ［設定］－［ペン設定］をクリックします。

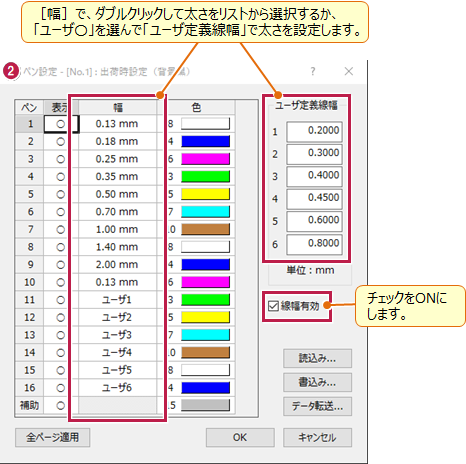

  2. ［線幅有効］のチェックをONにして、CAD画面上でも太さを表現できるように設定します。
    ペンごとの［幅］の欄でダブルクリックをすると、リスト表示で太さが表示されますので、そちらから選択するか、「ユーザ1」などを選択して、「ユーザ定義線幅」に太さを入力します。

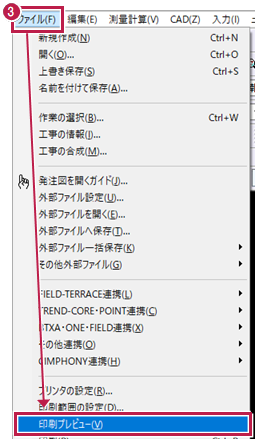

  3. ［ファイル］－［印刷プレビュー］をクリックします。

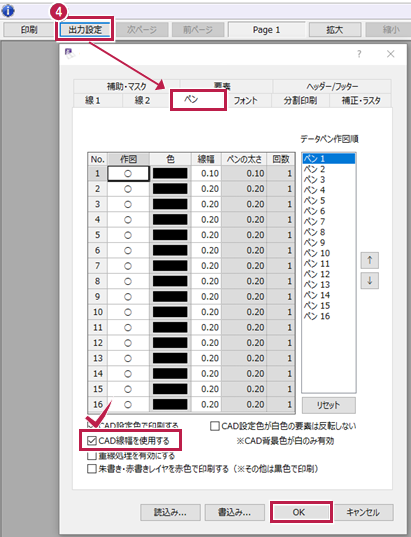

  4. ［出力設定］で［ペン］タブをクリックし［CAD線幅を使用する］のチェックをONにして［OK］をクリックします。
