操作方法

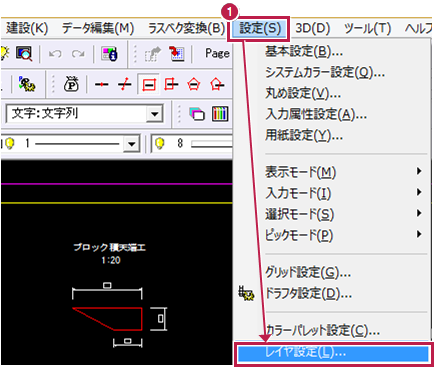

1. ［設定］－［レイヤ設定］をクリックします。

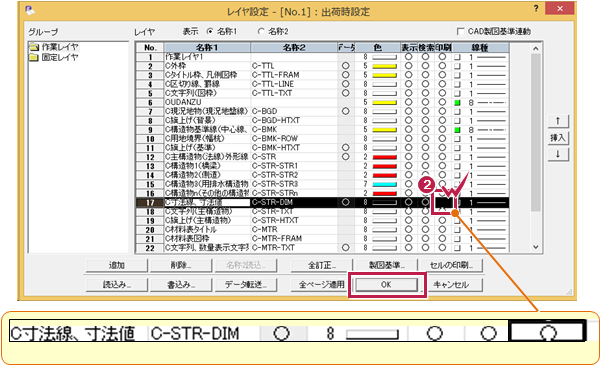

2. ［固定レイヤ］あるいは［作業レイヤ］にある［寸法線］データを選び、［印刷］欄をダブルクリックして［○］にします。
   設定を終了したら［OK］をクリックします。

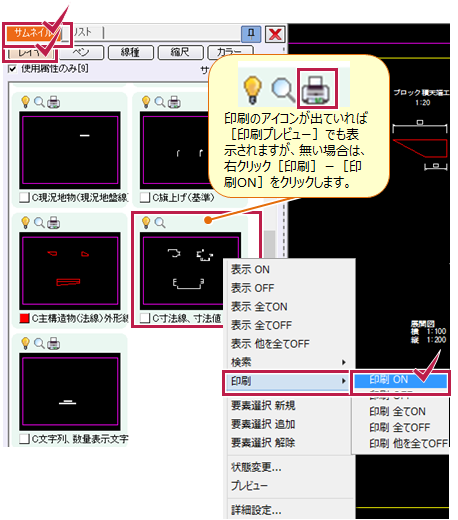

   または、［設定］－［形状表示］で寸法線レイヤの［印刷］を有効にしてください。

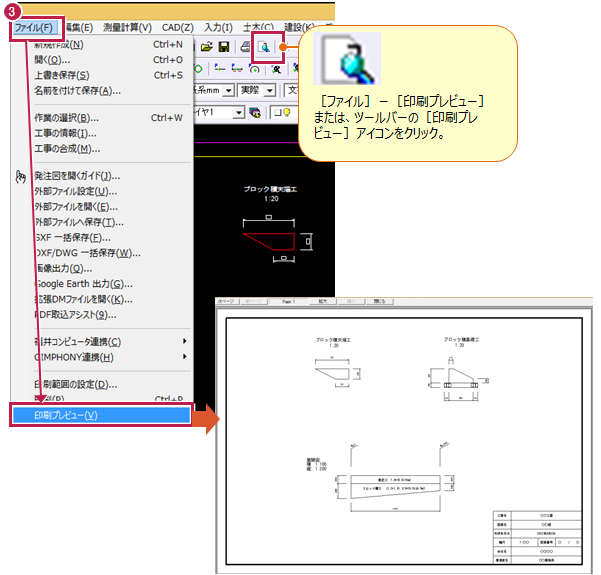

3. ［ファイル］－［印刷プレビュー］またはツールバーの［印刷プレビュー］アイコンをクリックして、表示されたことを確認します。


   ◆その他の方法：［レイヤ設定］の［印刷］欄を［○］にしても［印刷プレビュー］に表示されない場合

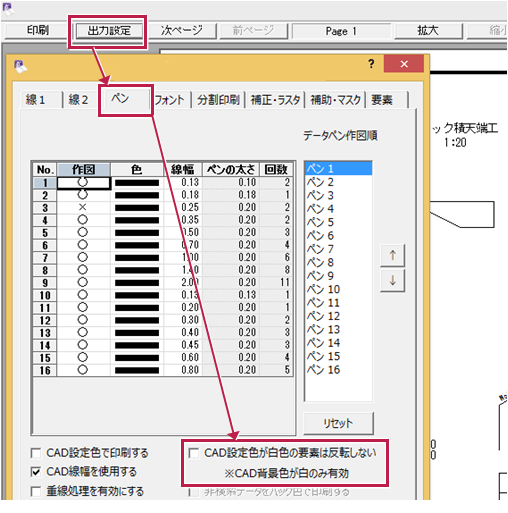

   ・［ファイル］－［印刷プレビュー］で［出力設定］の［ペン］タブを開き、［CAD設定色が白色の要素は反転しない］のチェックをOFFにします。
   ［CAD設定色が白色の要素は反転しない］のチェックをONにすると、CAD上で［白］を使っているデータは、そのまま［白］で印刷されます。
   ただし、CADの背景色が［白］の場合のみ有効です。

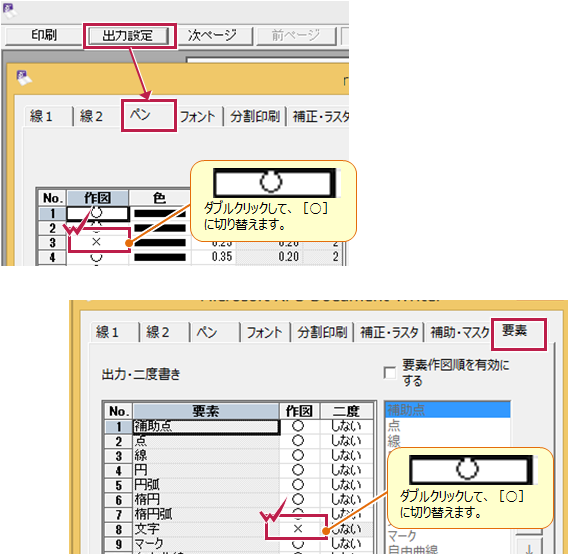

   ・［ペン］タブや［要素］タブで、［作図］欄に［×］の付いているところがあれば、ダブルクリックして［○］にします。
