CAD（汎用） > 縮尺編集
プログラム名 建設CAD Ver. Ver.18 ID M000911 更新日 2018/04/10
Q：座標系を保持した状態で、ある図形の基準線に合わせて移動・回転させるにはどうしたらよいですか。
A：［データ編集］－［縮尺編集］－［形状移動］の［1点1方向］を使って、移動と回転をおこなってください。座標系を変えずに図面を移動・回転することができます。

操作方法

  1. ［データ編集］－［縮尺編集］－［形状移動］をクリックします。

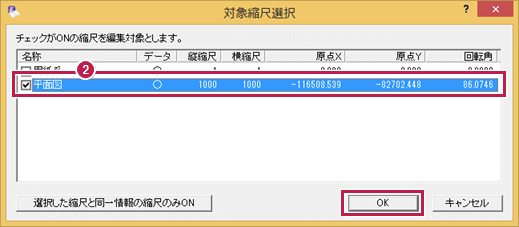

  2. 移動対象の縮尺をONにして［OK］をクリックします。

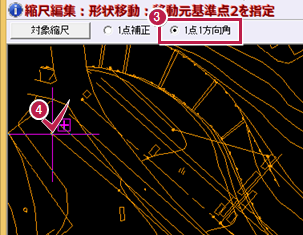

  3. ［1点1方向角］をONにします。
  4. 移動元の基準となる1点目をクリックします。

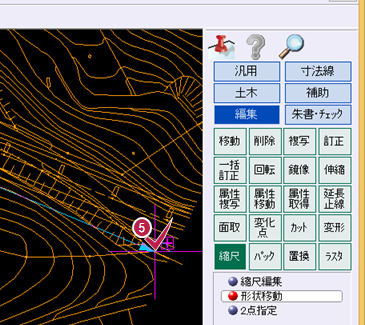

  5. 移動元の基準となる方向の点をクリックします。

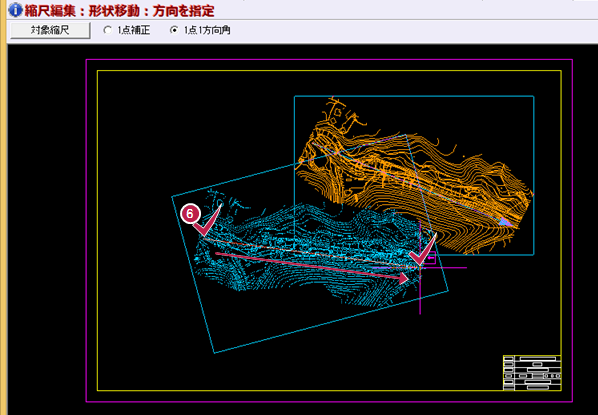

  6. 移動先の基準となる1点目と2点目（方向）をクリックします。

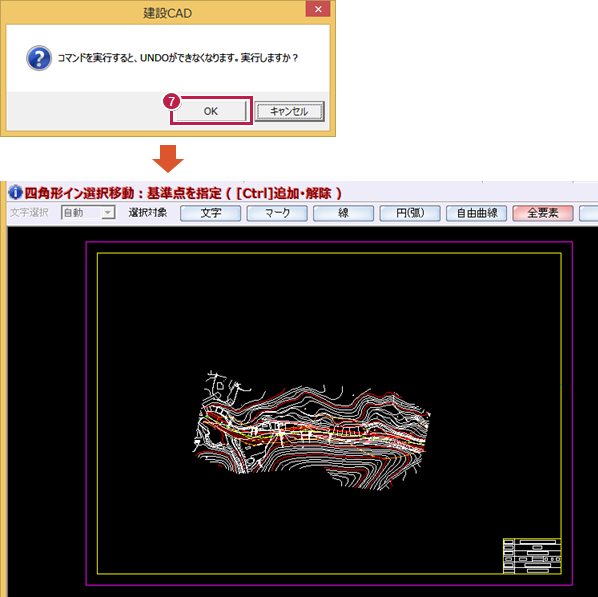

  7. メッセージを確認して［OK］をクリックします。
