操作方法

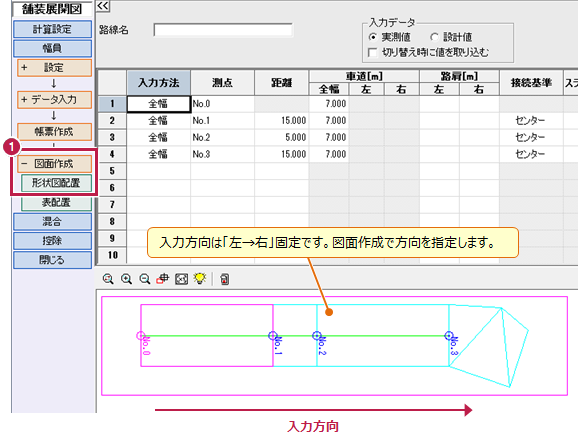

1. 入力が完了したら、ガイドバーから［図面作成］、［形状図配置］を順番にクリックします。
   ※［混合］では、［形状編集］－［回転指定］で向きを変更することができます。操作方法はこちらを参照してください。

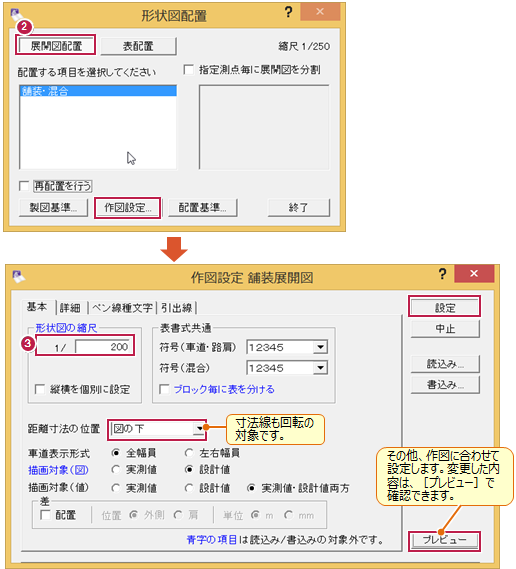

2. ［展開図配置］をクリックして、［作図設定］をクリックします。
3. ［形状図の縮尺］に図面の縮尺を入力して、［設定］をクリックします。

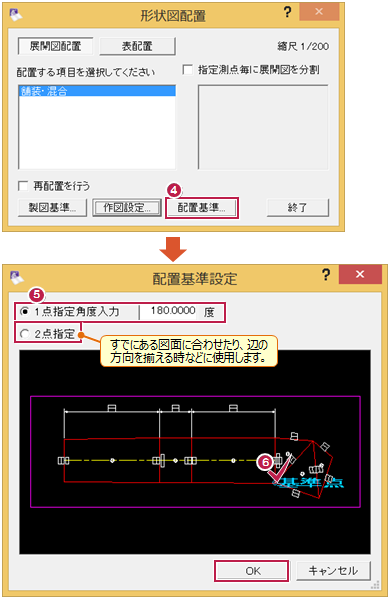

4. ［配置基準］をクリックします。
5. 今回は左右を逆転して配置したいため、［1点指定角度入力］のチェックをONにして、「180」度と入力します。
6. 次に、CADに配置する基準点を指定して、［OK］をクリックします。

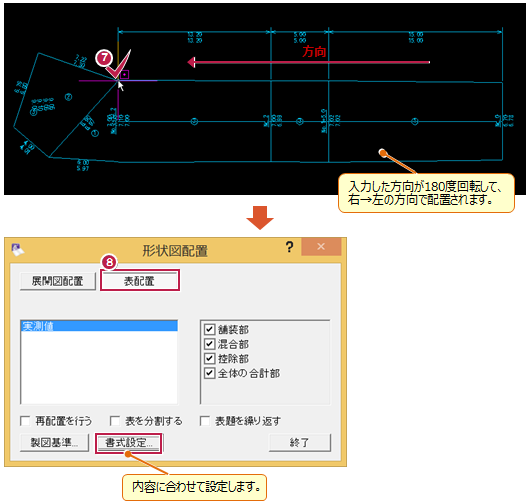

7. 配置する位置を指定します。
8. 続けて、［表配置］をクリックします。

9. 配置する位置を指定して、［終了］をクリックします。
