操作方法

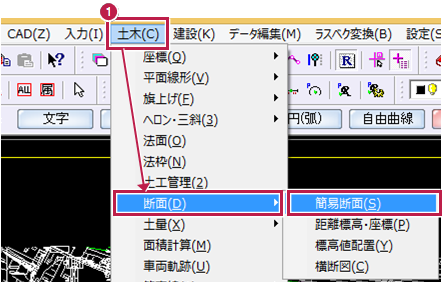

1. ［土木］－［断面］－［簡易断面］をクリックします。

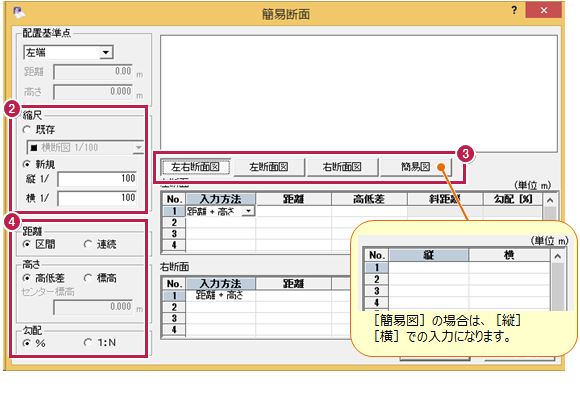

2. 入力する断面図の縮尺を決めます。
3. 断面の入力方法を決めます。
   ［左右断面図］［左断面図］［右断面図］はセンター線からの入力、［簡易図］は縦横での入力になります。
4. 距離、高さ、勾配の入力方法を決めます。
   距離の［区間］は単距離、［連続］は追加距離での入力になります。

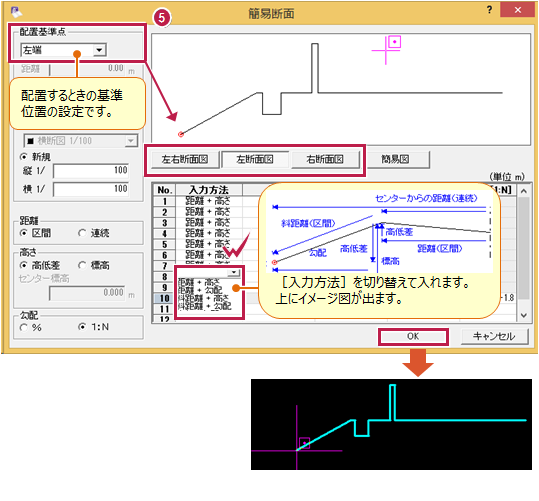

5. ［左右断面図］［左断面図］［右断面図］を選んだ場合は、［入力方法］を切り替えて数値入力します。
   ※［配置基準点］は、入力した断面図をCADに配置するときの基準位置の設定になります。イメージ図で確認できます。

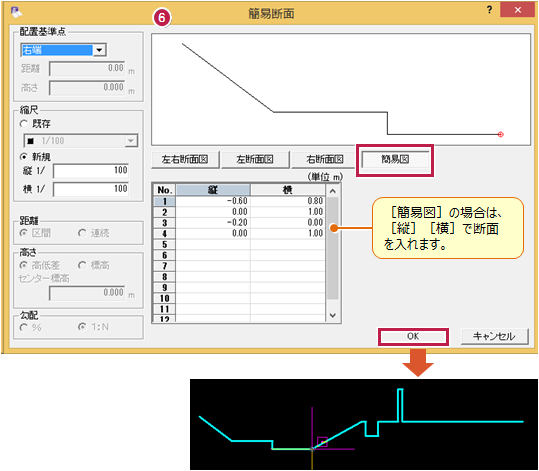

6. ［簡易図］を選んだ場合は、［縦］［横］での数値入力になります。
