操作方法

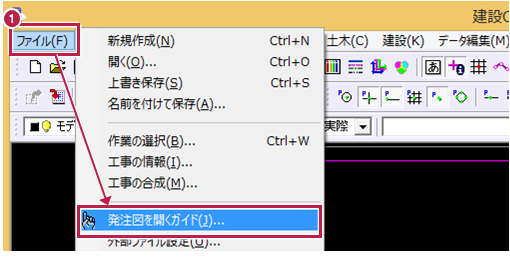

1. ［ファイル］－［発注図を開くガイド］をクリックします。

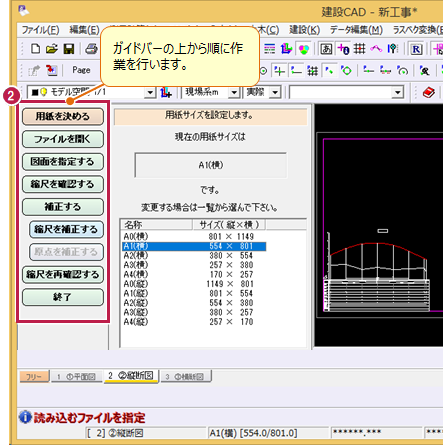

2. 左にガイドバーが出ます。ガイドバーの上から順に作業を行うことで、サイズや縮尺、座標系などを合わせたり、選んだ用紙に入るよう調整したりすることができます。

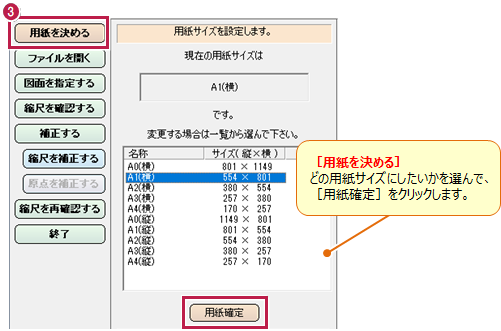

3. ［用紙を決める］をクリックし、どの用紙サイズにしたいかを選んだら、［用紙確定］をクリックします。

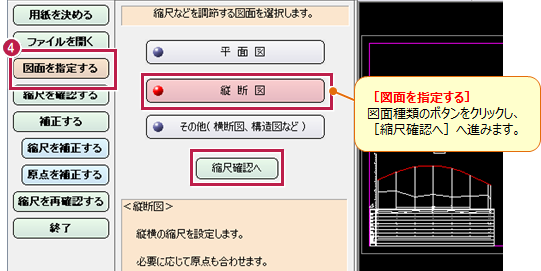

4. ［図面を指定する］をクリックし、図面種類のボタンをクリックして選んだら［縮尺確認へ］をクリックします。

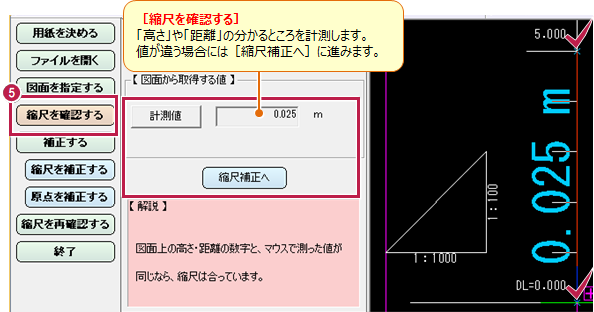

5. ［縮尺を確認する］で、ヒントが出ますので確認してOKします。
   図面上の高さ（目盛）あるいは距離（単距離や追加距離）の分かる2点をクリックし、［計測値］を確認、合わなければ［縮尺補正へ］をクリックします。
   ※高さも距離も、数値が合う場合は終了ですが、大きさを変更したいなどの場合も［縮尺補正へ］に進みます。

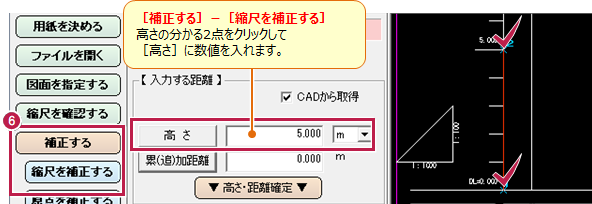

6. ［補正する］－［縮尺を補正する］で、ヒントが出ますので確認してOKします。
   まずは、高さの分かる2点をクリックし、［高さ］の欄に数値を入力します。

   　　

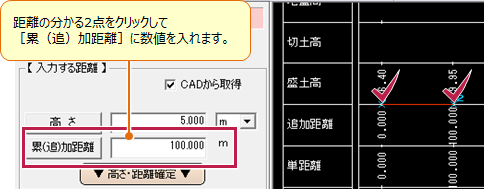

   次に、距離の分かる2点をクリックし、［累（追）加距離］の欄に数値を入力します。

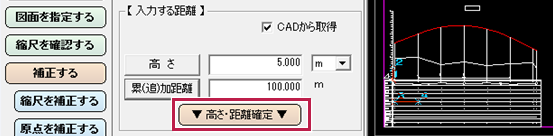

   ［高さ］［累（追）加距離］ともに数値を入れたら［▼高さ・距離確定▼］をクリックします。

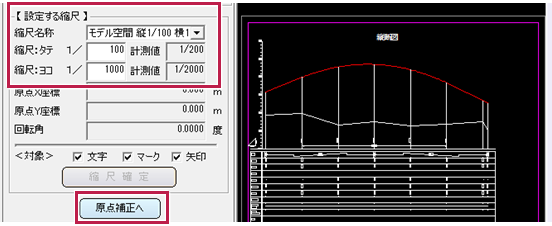

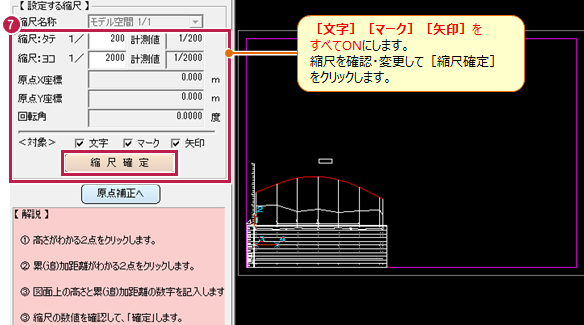

7. 計算された縮尺のままでよければ、このまま［縮尺確定］します。
   図面の大きさを変える場合は、縮尺の数値を変更してから［縮尺確定］します。
   この時、必ず［文字］［マーク］［矢印］のチェックをすべてONにします。
   ※タテ「1/200」を「1/100」に、ヨコ「1/2000」を「1/1000」に変更します。


   「元には戻せません」のメッセージをOKし、縮尺の変更を確定すると、図面の大きさが変わります。
   縦断図の原点を合わせる場合は［原点補正へ］をクリックします。

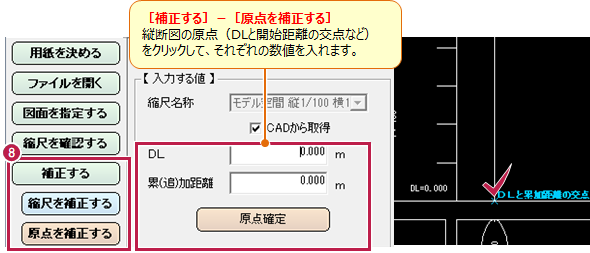

8. ［補正する］－［原点を補正する］で、ヒントが出ますので確認してOKします。
   縦断図の基準となる、DLと追加距離との交点をクリックして指示し、［DL］［累（追）加距離］にそれぞれの基準の数値を入力して［原点確定］します。

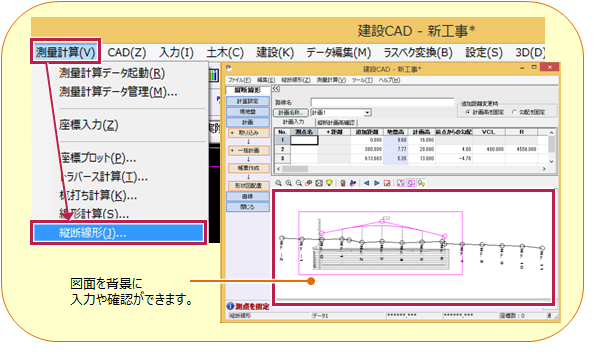

   ※縦断図の原点を設定できれば、［測量計算］－［縦断線形］や［3次元設計データ作成］時に図面を背景にして入力や確認ができます。

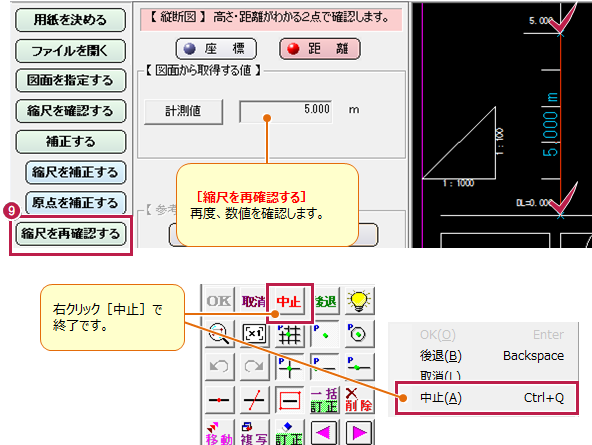

9. ［縮尺を再確認する］で［座標］［距離］のどちらで確認するかを選ぶと、ヒントが出ますので確認してOKします。
   再確認して問題なければ終了ですので、右クリック［中止］します。


10. 縮尺設定後、［ツール］ー［計測］ー［2点間の距離方向角］で距離が正しいか確認してください。 違う場合は7の［縮尺確定］をする際の「縮尺名称」と縦断図が入っている縮尺が違う可能性があります。その場合は［データ編集］ー［属性移動］ー［縮尺］で、「現在の縮尺」を「使用可能縮尺」から設定した縮尺を選択して［適用］で合わせてください。
