操作方法

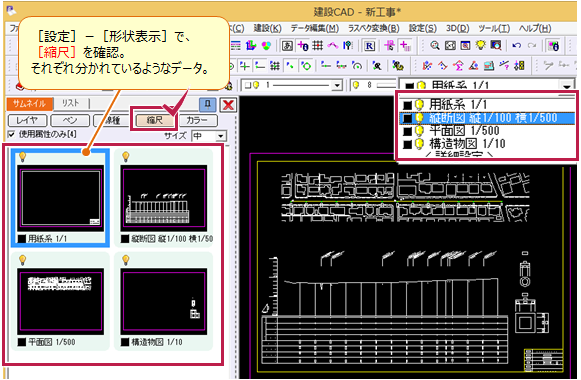

◆取り込んだ図面にそれぞれ縮尺が違うデータがあり、［設定］－［形状表示］の［縮尺］で確認すると、図面が縮尺ごとに分かれているような場合。

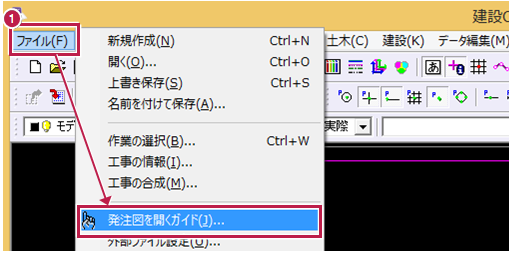

1. ［ファイル］－［発注図を開くガイド］をクリックします。

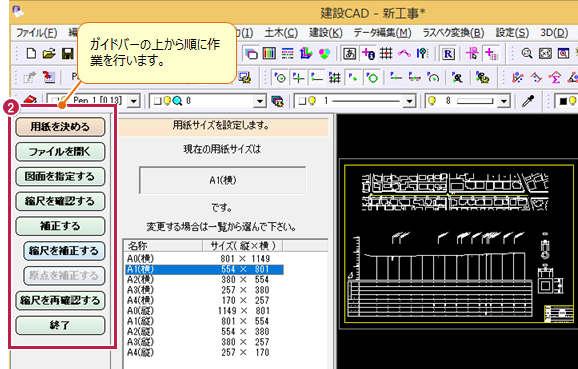

2. 左にガイドバーが出ます。ガイドバーの上から順に作業を行うことで、サイズや縮尺、座標系などを合わせたり、選んだ用紙に入るよう調整したりすることができます。

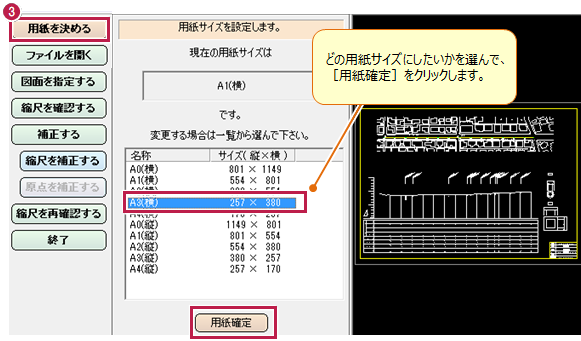

3. ［用紙を決める］をクリックし、どの用紙サイズにしたいかを選んだら、［用紙確定］をクリックします。
   ※今回は、A1図面をA3に縮小し、合わせて縮尺も変更する場合の手順をご案内します。

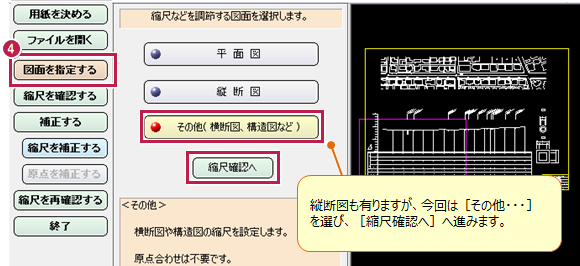

4. ［図面を指定する］をクリックし、図面種類のボタンをクリックして選びます。
   ※今回は、［その他（横断図、構造図など）］を選びます。

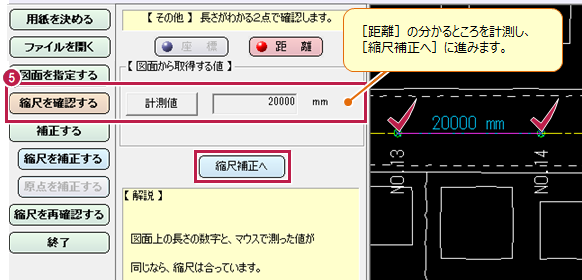

5. ［縮尺を確認する］で、ヒントが出ますので確認してOKします。
   図面上の［距離］の分かる2点を取って［計測値］を確認、［縮尺補正へ］をクリックします。

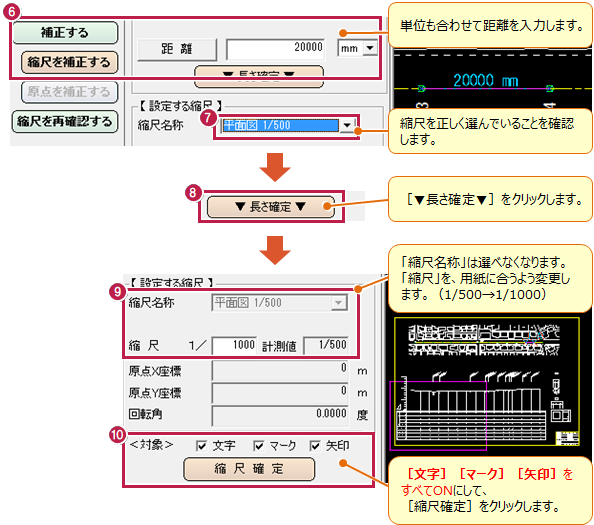

6. ［補正する］－［縮尺を補正する］で、ヒントが出ますので確認してOKし、単位も合わせて［距離］を入力します。
7. 【設定する縮尺】の欄の「縮尺名称」を正しい縮尺に合わせます。
8. ［▼長さ確定▼］ボタンをクリックします。
9. 「縮尺名称」は選べなくなるので、「縮尺」の数値を確認して、合わせたい縮尺になるよう変更します。
10. ［文字］［マーク］［矢印］のチェックはすべてONにして、［縮尺確定］をクリックします。

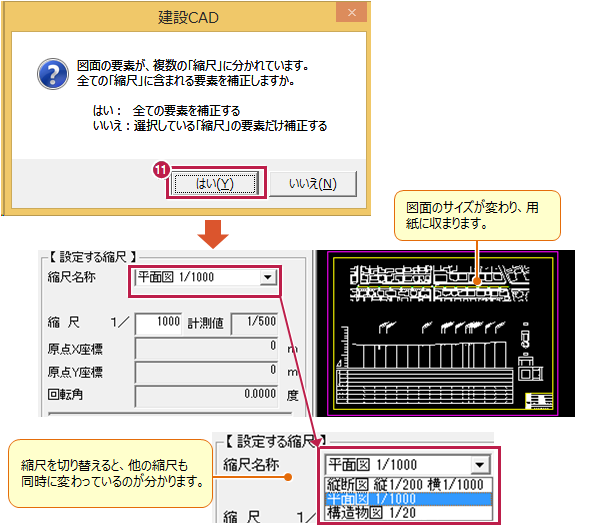

11. メッセージをOKすると、「図面の要素が、複数の「縮尺」に分かれています。全ての「縮尺」に含まれる要素を補正しますか。」と出るので、［はい］をクリックします。これで、他の縮尺のデータも合わせて変更になります。

    ※平面図1/500を半分の1/1000に変更したので、他のデータも全部半分になっています。

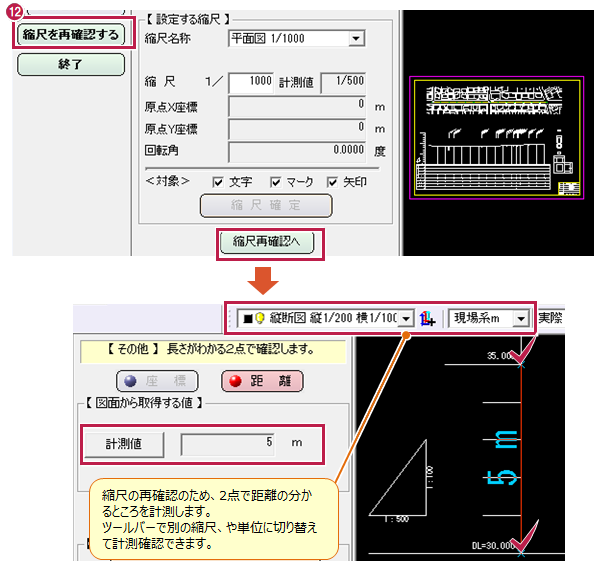

12. ［縮尺を再確認する］で、ヒントが出ますので確認してOKします。
    再確認ができたら、最後は右クリック［中止］して［発注図を開くガイド］を終了します。
