Q：［図面配置設定］の補正モードに出てくる［簡単補正］はどう使うのですか。
A：AutoCADの「印刷尺度」に対応したボタンです。DWG（DXF）ファイルに設定されている「縮尺を優先して配置」するか、「用紙を優先して配置」するのか選択できます。
操作方法

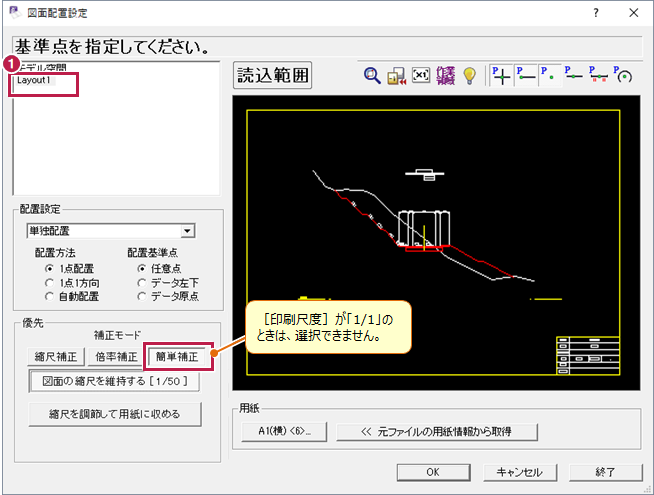

- 取り込む図面をクリックします。（※［モデル空間］は対象外）
図面ファイルに［印刷尺度］が設定されているときは、［簡単補正］がONになります。

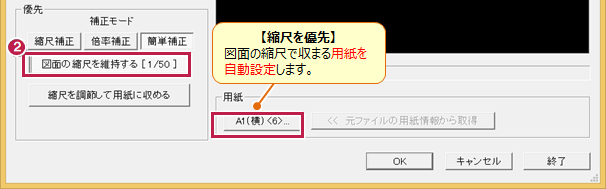

- 【［図面の縮尺を維持する］を選択した場合】
例）「1/50」が設定されている図面です。1/50を変えずに収まる用紙「A1（横）」が設定されます。

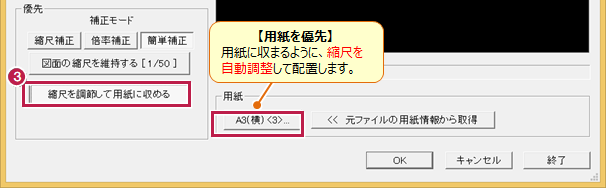

- 【［縮尺を調節して用紙に収める］を選択した場合】
例）印刷尺度から用紙「A３（横）」が設定されます。用紙に図面が収まるように、縮尺は「1/100」が設定されます。
メモ
- レイアウト空間に「印刷尺度」が設定してあり、かつ、レイアウト空間のビューポート（縮尺1/1以外）がある場合に有効です。
