Q：等高線（コンタ）に高さを持たせるにはどうしたらよいですか。
A：［土木］－［等高線］－［標高訂正］で［標高ピッチ］を指定して高さを設定してください。
操作方法
■等高線に高さを持たせる方法

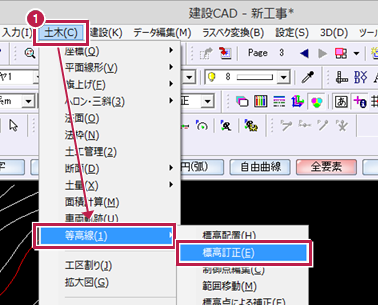

- ［土木］－［等高線］－［標高訂正］をクリックします。

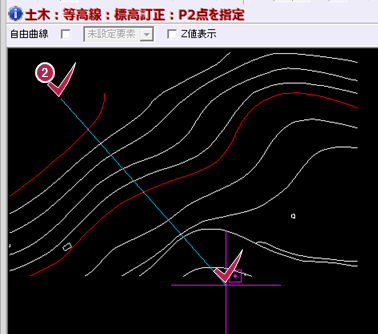

- 等高線を交差するように2点でクリック選択します。
※クロス選択するときの始点の方が［基準の標高］になります。
※等高線が連続線の場合は選択できません。自由曲線に変換してから作業をおこなってください。操作方法はこちらを参照してください。
- ［標高訂正］ダイアログで、［基準の標高］［標高ピッチ］をそれぞれ入力し［OK］をクリックします。
■等高線の高さを文字配置する方法

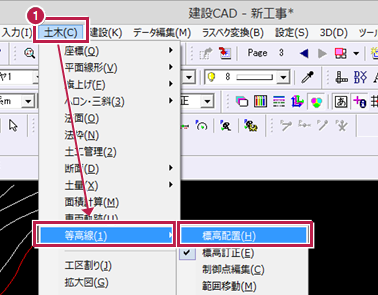

- ［土木］－［等高線］－［標高配置］をクリックします。

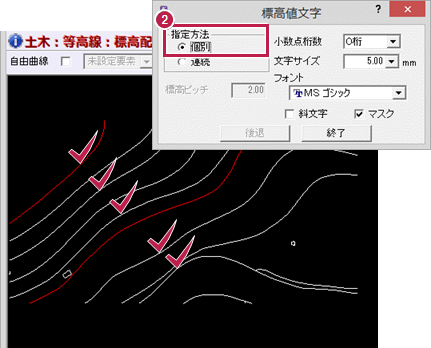

- ［標高値文字］ダイアログで［指定方法］を選択します。［個別］の場合は等高線をクリックして配置します。

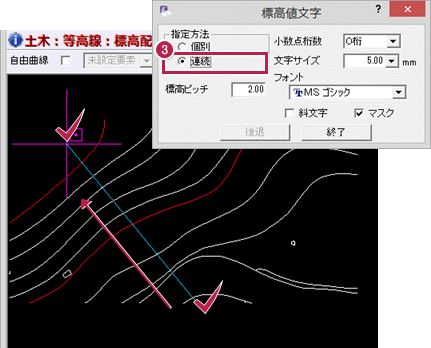

- ［連続］の場合は等高線をクロス選択して配置します。

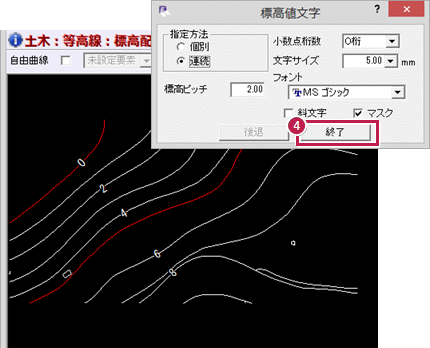

- ［終了］をクリックします
