CAD（測量計算） > 出来形展開図
プログラム名 建設CAD Ver. Ver.18 ID M002701 更新日 2018/04/10
Q：《舗装展開図》で接続する辺の長さが違ったり、位置がずれる場合の入力はどうしたらよいですか。
A：「接続基準」や「ずれ」を使用して入力してください。

    ［混合］ステージで、3辺ヘロンの接続する辺の、長さや位置がずれる場合があります。

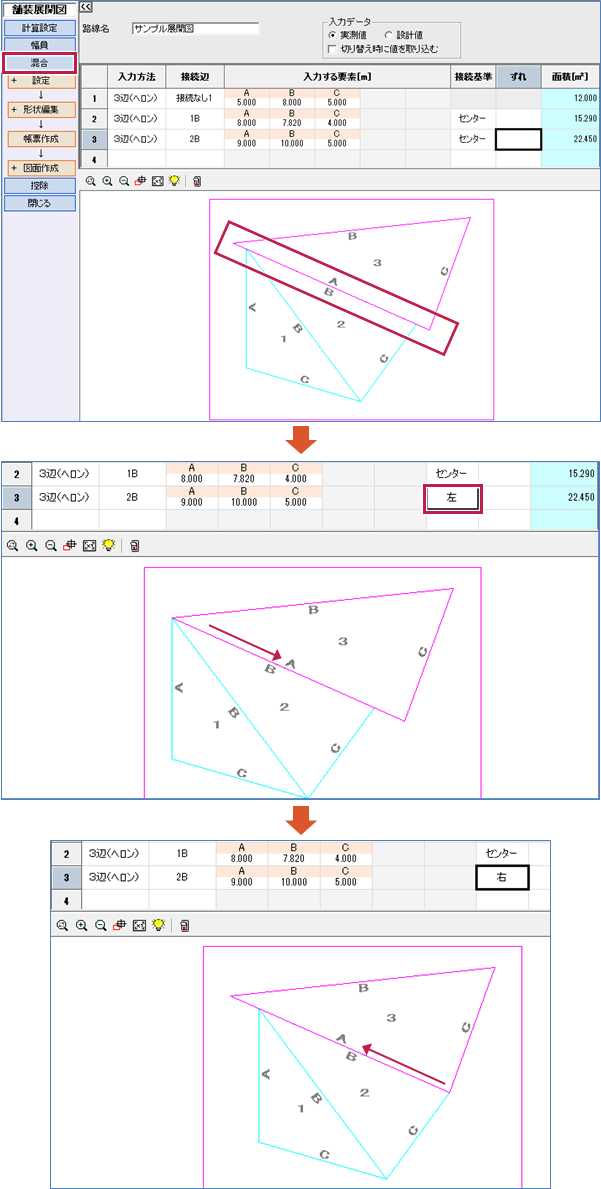

    ［接続基準］を「センター」から「左」、「右」に切り替えることで、接続位置を変更できます。

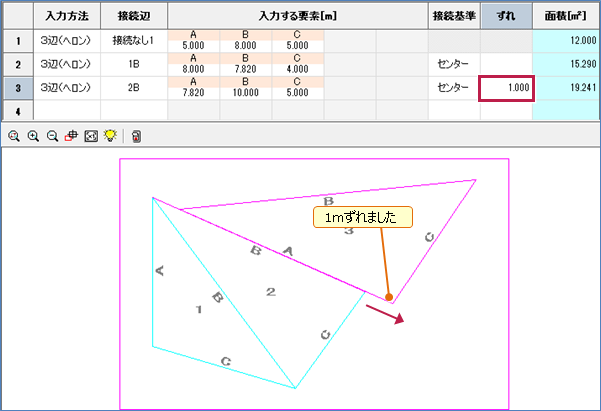

    直接［ずれ］に距離を入力することで、接続位置を変更することもできます。
