| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002754 | 更新日 | 2018/04/10 |
Q：《建設CAD》で［表示モード］をあわせて、［レイヤ設定］や［ペン設定］で色を変更しても変わらない場合はどうしたらよいですか。
A：線や文字などの色が変わらない場合は、［レイヤ設定］の［検索］に「○」を入れてください。あるいは、［非検索データをバック表示］をOFFにしてください。
［表示モード］をあわせて［レイヤ設定］などで色を変更しても変わらない場合は、［レイヤ設定］の［検索］の「○」が抜けていて、［非検索データをバック表示］がONになっています。
■［検索］に「○」を入れて編集可能な状態に変更する方法

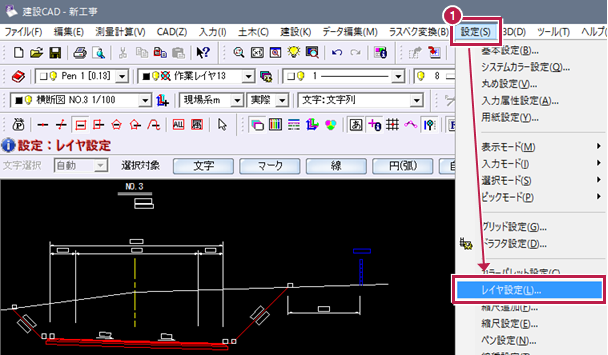

- ［設定］－［レイヤ設定］をクリックします。

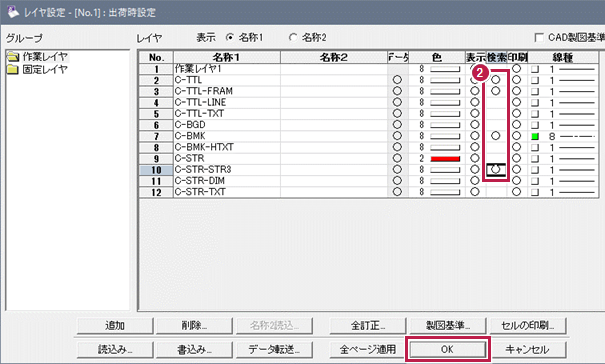

- 該当の［検索］欄をダブルクリックで「○」にして［OK］をクリックします。
※［検索］についてはこちらを参照してください。
■［検索］は空欄で編集できない状態のまま色を変更する方法

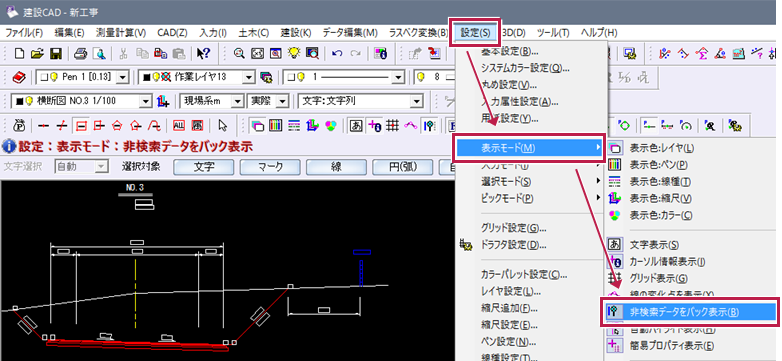

［設定］－［表示モード］－［非検索データをバック表示］をOFFにします。
※バック表示についてはこちらを参照してください。
メモ
- ［レイヤ設定］で［検索］の「○」がない場合（非検索）、データにロックが掛かってCAD上での編集ができなくなります。
- ［非検索データをバック表示］がONの場合、［レイヤ設定］で［検索］の「○」がないデータを編集不可であることがわかるようにCAD上では一色の背景表示にします。
