Q：《建設CAD》で線の太さを任意に設定して図面を作りたい場合はどうしたらよいですか。
A：［設定］－［ペン設定］で［線幅有効］をONにして、［ユーザ定義線幅］に任意の太さを設定して使用してください。
例えば、極細線「0.5」、細線「0.1」、「0.2」、中線「0.3」、中太線「0.5」、極太線「1.0」を使用したい場合は、以下の手順で設定してください。
※電子納品用のCAD製図基準準拠の図面では使えません。
操作方法

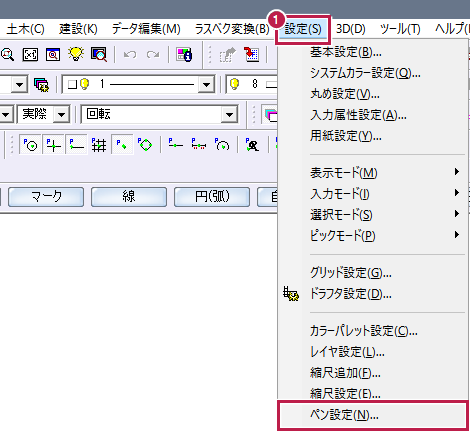

- ［設定］－［ペン設定］をクリックします。

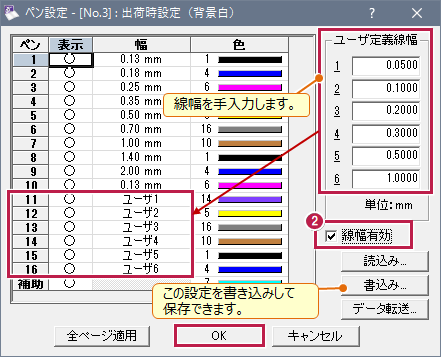

- ［線幅有効］をON、［ユーザ定義線幅］を手入力して［OK］をクリックします。

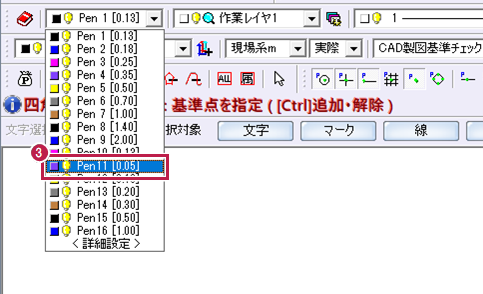

- ツールバーの「ペンNo」欄をクリックしてペンを選択してから、CAD上に線を入力します。
（ここでは、「Pen11［0.05］」から「Pen16［1.00］」までがユーザ定義線幅になります。）
既に入力済みの線は、［訂正］や［一括訂正］で［ペン］を変更してください。
メモ
- CAD図面の設定で印刷したい場合はこちらを参照してください。
