| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002910 | 更新日 | 2018/04/10 |
Q：《建設CAD》でDWG（DXF）データを読み込むと、モデル空間のデータが斜めに回転します。水平に取り込むにはどうしたらよいですか。
A：［外部ファイル設定］の［DXF/DWG変換］タブで［ビューの回転を考慮する］をONにして読み込みをおこなってください。

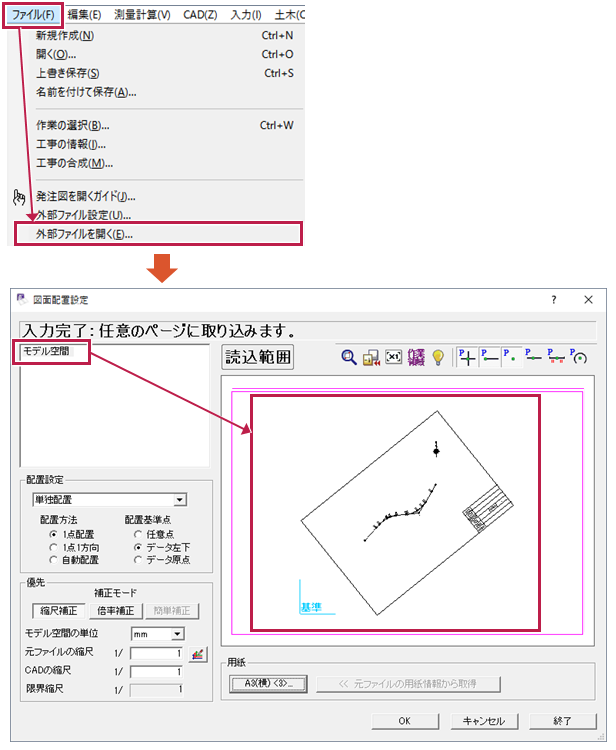

モデル空間のデータが斜めに回転した状態
操作方法

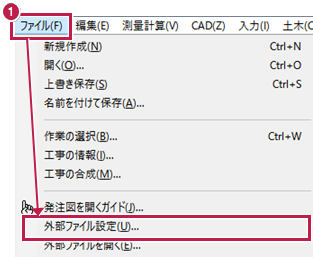

- ［ファイル］－［外部ファイル設定］をクリックします。

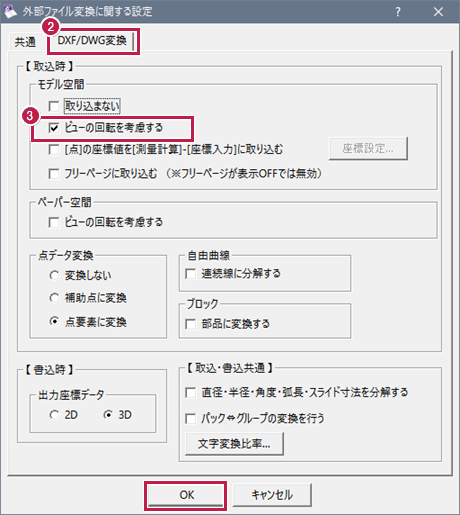

- ［DXF/DWG変換］タブをクリックします。
- ［ビューの回転を考慮する］をONにして、［OK］をクリックします。

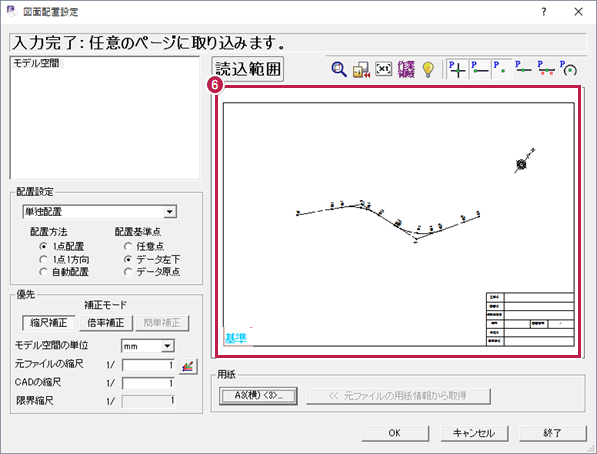

- 回転を考慮した表示になっていることを確認します。
※モデル空間のデータによって、欲しい図面が水平にならない場合があります。
メモ
- 回転をかけて配置する方法はこちらを参照してください。
