| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002114 | 更新日 | 2018/04/10 |
Q：DXFファイルを開くとレイヤの数は正常に取り込まれるが、データが全て「レイヤ0」に入ってしまうのはどうしてですか。
A：［ファイル］－［外部ファイル設定］で、［DXF/DWG変換］タブ－［ブロック］－［部品に変換する］のチェックをONにして読み込んでください。
操作方法
- ［ファイル］－［外部ファイル設定］をクリックします。

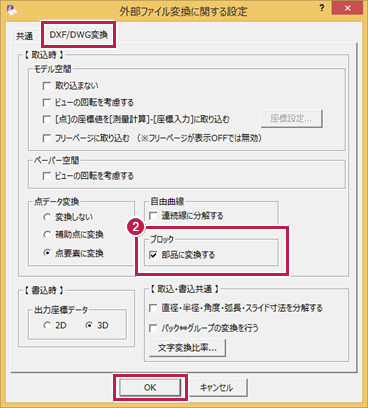

- ［DXF/DWG変換］タブの［部品に変換する］をONにして、［OK］をクリックします。
- 再度DXFファイルを読み込んで、レイヤのデータを確認してください。
メモ
- ［ブロック］－［部品に変換する］は、AutoCADのブロック要素を建設CADの部品に変換して取り込む場合はチェックボックスをONにします。線や円要素などに分解して取り込む場合はチェックボックスをOFFにします。
