CAD（その他） >土木機能
プログラム名 建設CAD Ver. Ver.18 ID M002115 更新日 2018/04/10
Q：標高値配置したときに文字が重なってしまう場合は、どうしたらよいですか。
A：標高値配置時に、インプットバーの［引出線］にチェックを付けることで、引出線を作りながら標高値を配置できます。

操作方法

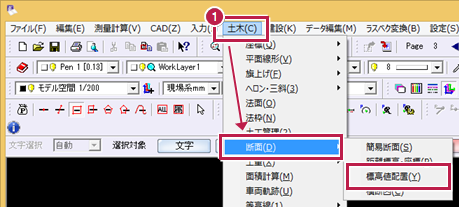

  1. ［土木］－［断面］－［標高値配置］をクリックします。
  2. ここでは［既存の縮尺から取得］をONにして、［OK］をクリックします。

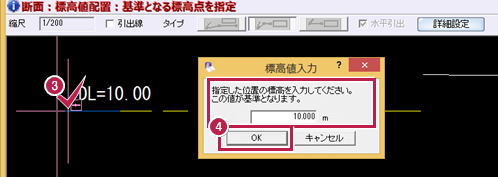

  3. CAD上で標高がわかる位置をクリックします。
  4. その位置の標高を入力して、［OK］をクリックします。

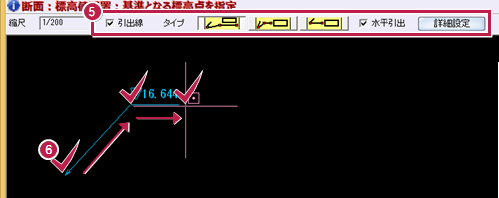

  5. インプットバーの［引出線］にチェックを付けて、タイプなどを設定します。
  6. 標高を配置する位置をクリックして引き出します。
