CAD（測量計算） >出来形展開図
プログラム名 建設CAD Ver. Ver.18 ID M002178 更新日 2018/04/10
Q：《舗装展開図》のデータを縦横異縮尺で作成するにはどうしたらよいですか。
A：［形状図配置］の［展開図配置］－［作図設定］で、［縦横を個別に設定］のチェックをONにして縮尺を設定してください。

操作方法

■《舗装展開図》《擁壁展開図》の場合

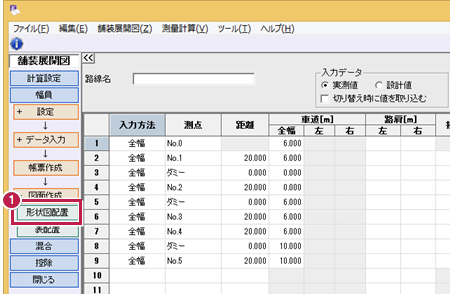

  1. 《舗装展開図》で［形状図配置］をクリックします。

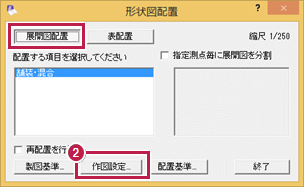

  2. ［展開図配置］で［作図設定］をクリックします。

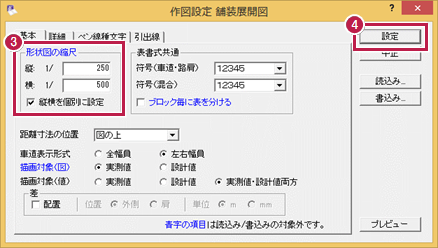

  3. ［縦横を個別に設定］にチェックを付け縮尺を設定します。
  4. ［設定］をクリックして完了です。

■《法面展開図》の場合

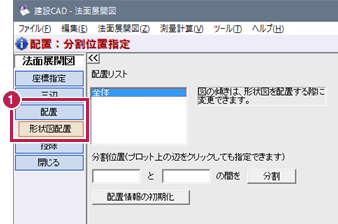

  1. 《法面展開図》で［配置］－［形状図配置］をクリックします。
  2. ［展開図配置］で［作図設定］をクリックします。

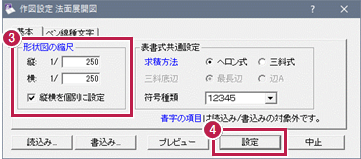

  3. ［縦横を個別に設定］にチェックを付け縮尺を設定します。
  4. ［設定］をクリックして完了です。
