| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002053 | 更新日 | 2018/04/10 |
Q：《建設CAD》で、DXF/DWGの図面を読み込むと文字が見えない場合はどうしたらよいですか。
A：［ファイル］－［外部ファイル設定］の［DXF/DWG変換］タブで［文字変換比率］が「0％」など小さい値になっている場合は文字が見えないため、値を大きく設定してください。
操作方法
- ［ファイル］－［外部ファイル設定］をクリックします。

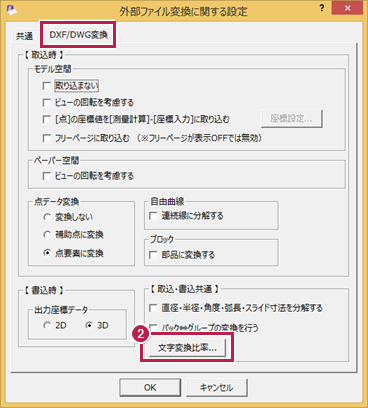

- ［DXF/DWG変換］タブ－［文字変換比率］をクリックします。
- 高さ・幅が「0％」など小さい値になっていたら、値を大きく変更してください。
メモ
- 文字データ数を確認するには、［ツール］－［データ量の状態］で可能です。操作はこちらです。
