| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002101 | 更新日 | 2018/04/10 |
Q：《舗装展開図》などの展開図の図面に、実測値と設計値の両方を出したい場合はどうしたらよいですか。
A：［展開図配置］［表配置］それぞれで、［実測値・設計値両方］をONにしてください。
操作方法
■図面で「設計値」「実測値」の2段書きにする方法

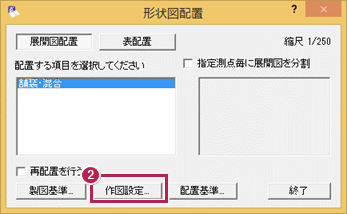

- ［図面作成］－［形状図配置］をクリックします。

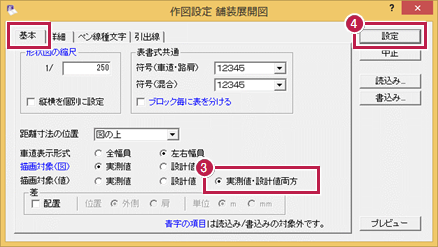

- ［作図設定］をクリックします。
- ［基本］タブの［描画対象（値）］の［実測値・設計値両方］をONにします。
- ［プレビュー］で確認したら、［設定］をクリックして配置します。
■求積表で「設計値」「実測値」の2段書きにする方法

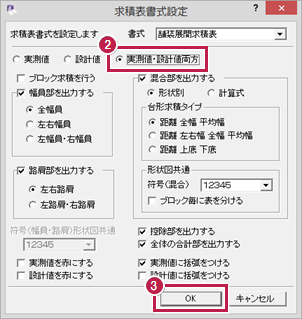

- ［図面作成］－［表配置］をクリックします。
- ［実測値・設計値両方］をONにします。
- ［OK］をクリックして配置します。
メモ
- 《擁壁展開図》でも同様に設定できます。
- 関連FAQ：実測値を赤色にする方法はこちらを参照してください。
