Q：［矩形観測］ではなく［通常観測］した測点3点を、「四角形」で結線するにはどうしたらよいですか。
A：［メニュー］－［汎用1］－［線］－［矩形］で、インプットバーの［水平矩形］をOFFで入力してください。
操作方法

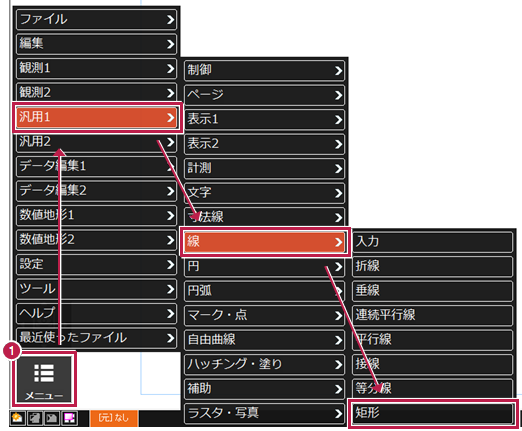

- ［メニュー］－［汎用1］－［線］－［矩形］をタップします。

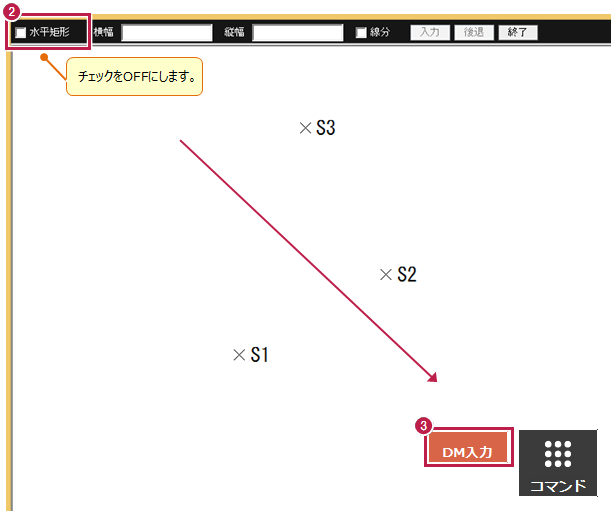

- インプットバーの［水平矩形］をOFFにします。
- ［DM入力］をタップします。

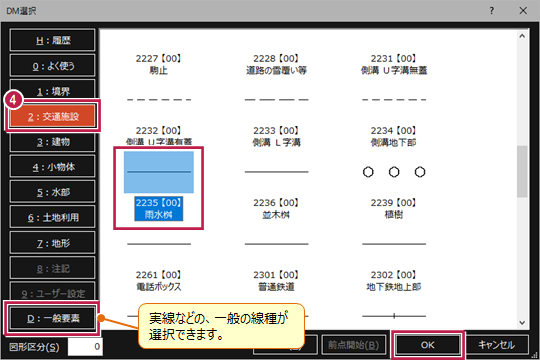

- ［属性グループ］（または、［一般要素］）を選択し、入力するDM属性を指定して、［OK］をタップします。

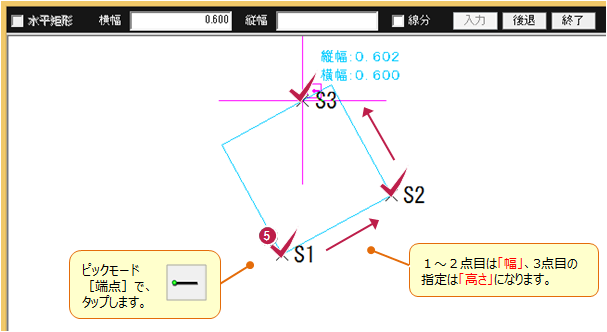

- 測点を順番にタップします。1点目と2点目が「幅」、3点目は「高さ」になります。
メモ
- 現況観測パネルの［CAD結線］－［線］－［矩形］でも同様に、3点指定の四角形の入力ができます。
- ピックモードが［端点］にならない場合は、［メニュー］－［設定］－［ピックモード］で［端点］をONにします。
