CAD > 入力・編集
プログラム名 TREND-FIELD Ver. － ID TF00067 更新日 2022/04/19
Q：［メニュー］－［数値地形1］の［電線方向］や［電柱支線］で、開始位置をタップしても入力できません。どうしてですか。
A：入力対象は「点記号」です。配置済みの「点記号」をタップして入力してください。

操作方法

  1. 点記号が配置されていない場合は、まず点記号を配置します。

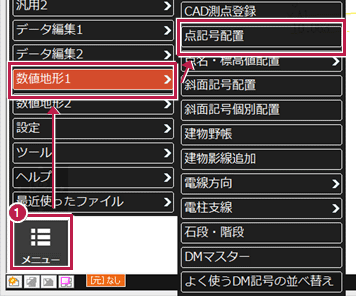

    ［メニュー］－［数値地形1］－［点記号配置］をタップします。

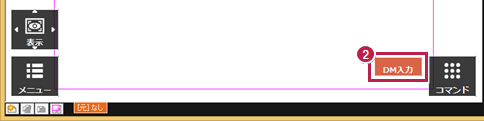

  2. ［DM入力］をタップします。

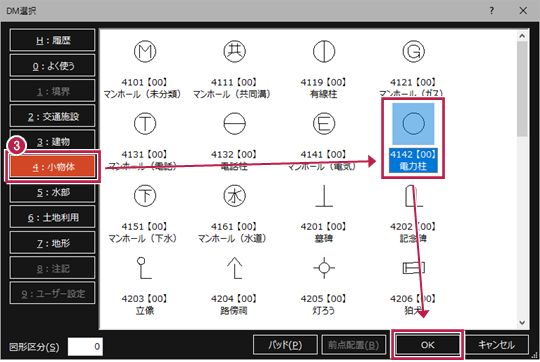

  3. 配置する点記号を選択して［OK］をタップします。
  4. 配置位置をタップして、点記号を配置します。
  5. 配置した点記号に「電線方向」を入力します。

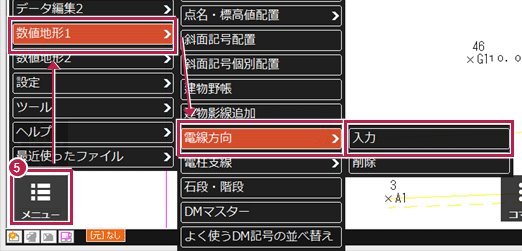

    ［メニュー］－［数値地形1］－［電線方向］－［入力］をタップします。
  6. 電線方向を配置する点記号をタップします。

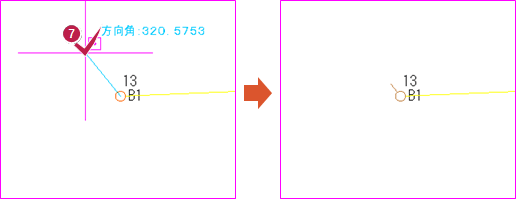

  7. 電線の方向をタップすると、電線方向が入力されます。
  8. 配置した点記号に「電柱支線」を入力します。

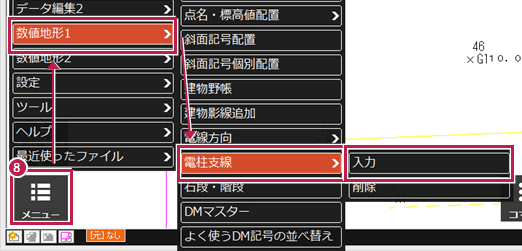

    ［メニュー］－［数値地形1］－［電柱支線］－［入力］をタップします。
  9. 電柱支線を配置する点記号をタップします。

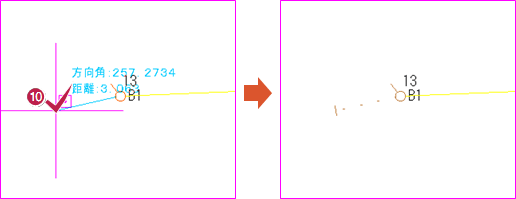

  10. 電柱支線の方向と距離の位置をタップすると、電柱支線が入力されます。
