| プログラム名 | 路線測量 | Ver. | Ver.2 | ID | T000233 | 更新日 | 2018/06/12 |

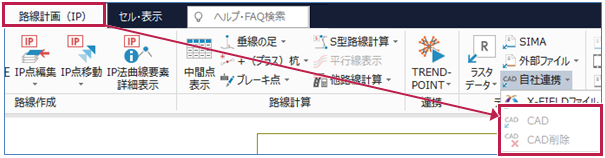

Q：《路線測量》で［外部ファイル］－［DXF］や［自社連携］－［CAD］が選択できません。どうしたらよいですか。
A：《座標管理》に登録座標がなく、作業範囲が設定できない場合は選択できません。［路線計画］タブの［作業範囲設定］をおこなうか、座標を登録してください。
［自社連携］－［CAD］や［外部ファイル］－［DXF］が選択できない場合は、［作業範囲］を設定するか《座標管理》で座標値を入力してください。（以下は［作業範囲設定］をおこなう手順になります）
操作方法

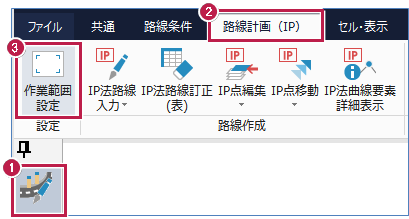

- ［路線計画］ステージをクリックします。
- ［路線計画（IP）］タブをクリックします。
- ［設定］グループ－［作業範囲設定］をクリックします。

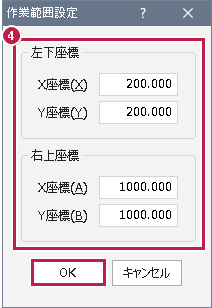

- 作業範囲の左下座標と右上座標を入力して、［OK］をクリックします。

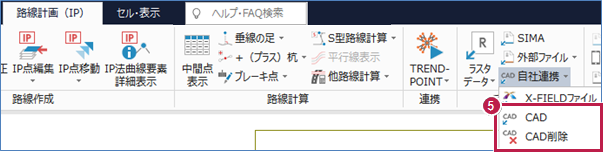

- これで［自社連携］－［CAD］を選択できるようになります。
メモ
- ［作業範囲設定］は、現場に登録されている座標値が2点未満で、［IP法路線入力（CAD）］でマウスによる線形入力を行うときに使用します。登録座標が2点以上ある時、路線データ入力後は、［作業範囲設定］を選択することはできません。
