操作方法

■《路線測量》で拡幅を考慮した巾杭点を作成する方法

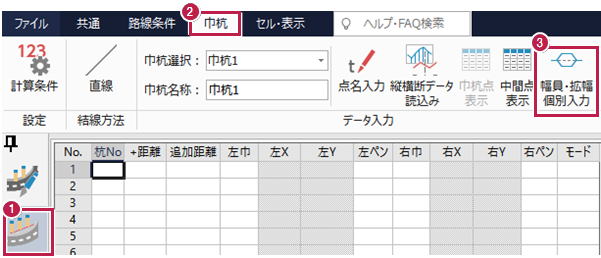

1. ［巾杭］ステージをクリックします。
2. ［巾杭］タブをクリックします。
3. ［データ入力］グループ－［幅員・拡幅個別入力］をクリックします。

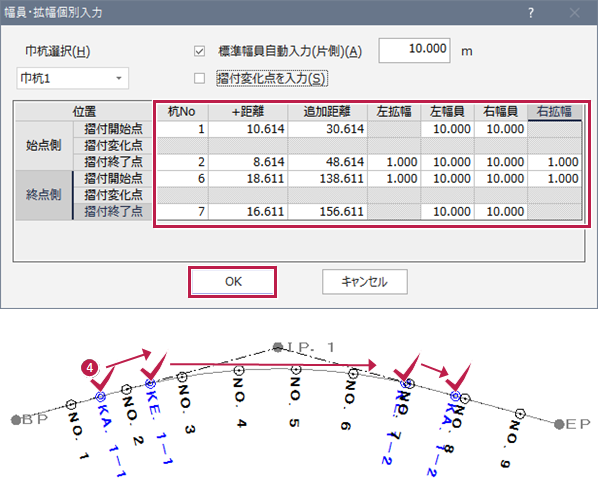

4. すりつけ変化点はプロット図からクリックして入力できます。左右幅員と左右拡幅量を入力して、［OK］をクリックします。

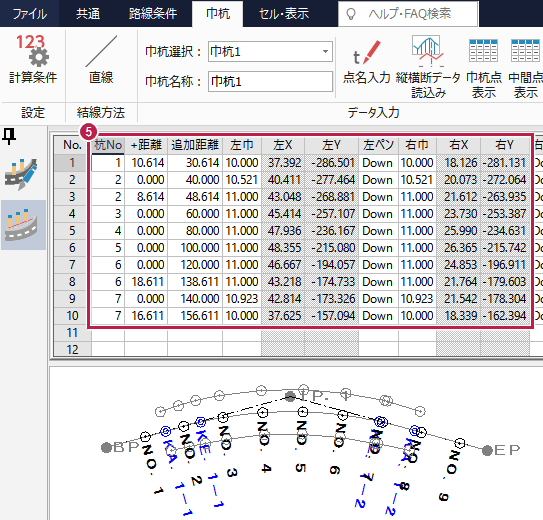

5. ［巾杭］タブで、巾杭データの幅員に拡幅量が考慮されたことを確認します。


■《縦横断測量》の計画から巾杭点を作成する方法

1. ［横断計画］ステージをクリックします。
2. ［横断計画］タブをクリックします。
3. ［横断計画］グループ－［巾杭算出点］－［入力］をクリックします。

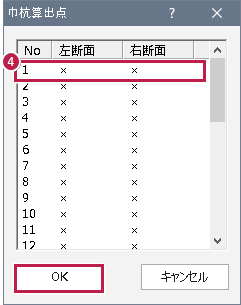

4. No行を選択して［OK］をクリックします。

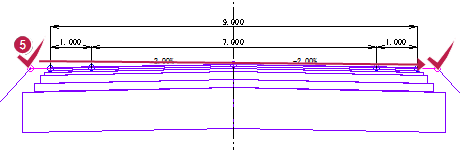

5. 左右の巾杭算出点をプロット画面でクリックします。

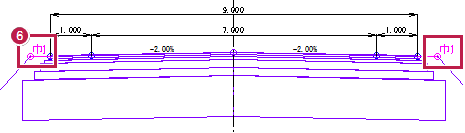

6. 横断形状に左右の巾杭算出点が設置できました。


※《横断標準断面登録》であらかじめ［巾杭算出点］を入れておき、［計画一括訂正］で取り込むことで一度に設定ができます。
※《横断標準断面登録》の操作方法はこちらを参照してください。

　

■《縦横断測量》の計画から巾杭点を《路線測量》の［巾杭］に読込みする方法

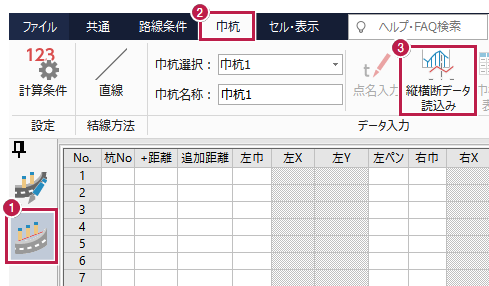

1. ［巾杭］ステージをクリックします。
2. ［巾杭］タブをクリックします。
3. ［データ入力］グループ－［縦横断データ読込み］をクリックします。

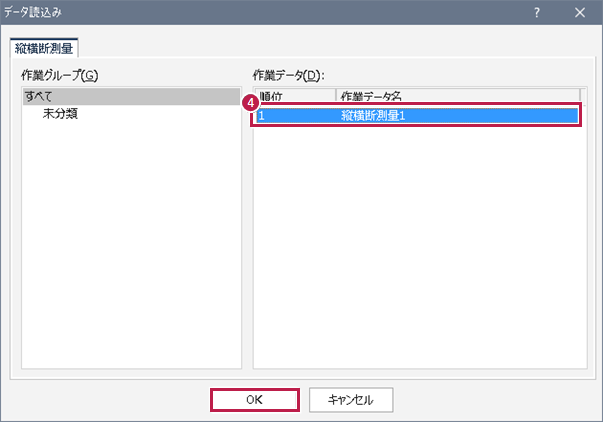

4. 《縦横断測量》の作業データを選択して、［OK］をクリックします。

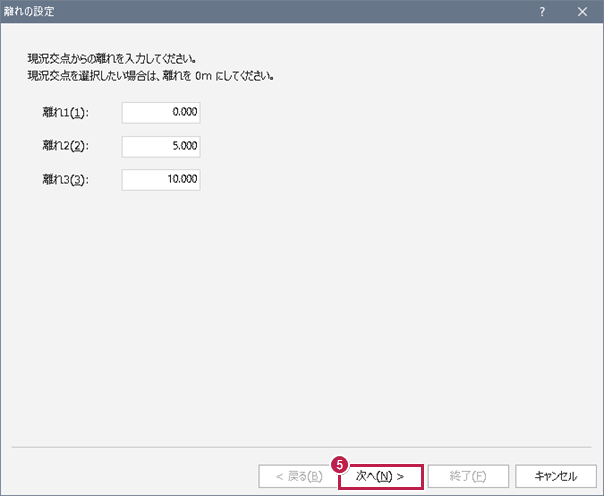

5. ［次へ］をクリックします。

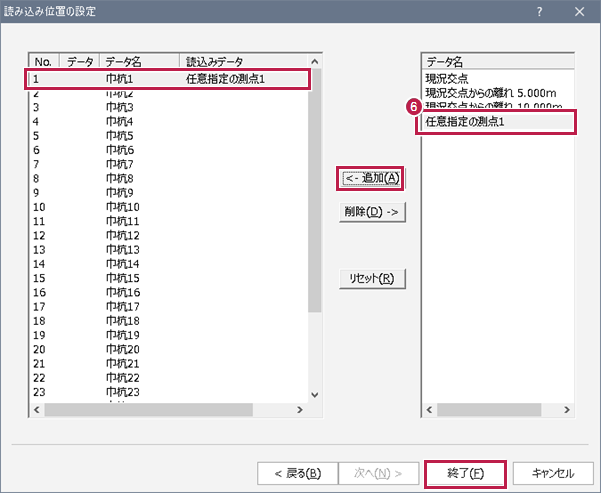

6. 「任意指定の測点1」を選択して、「巾杭1」に［追加］して［終了］をクリックします。

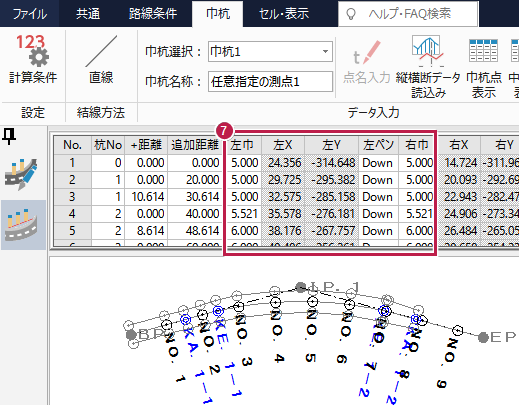

7. 巾杭セルに、「拡幅量」を考慮した巾杭データが、連動していることを確認します。
