操作方法

■《路線測量》の入力方法

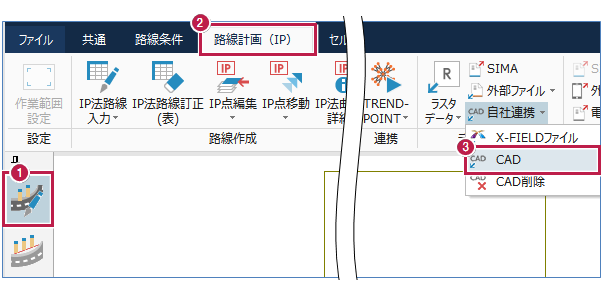

1. ［路線計画］ステージをクリックします。
2. ［路線計画（IP）］タブをクリックします。
3. ［データ読込み］グループ－［自社連携］－［CAD］をクリックします。

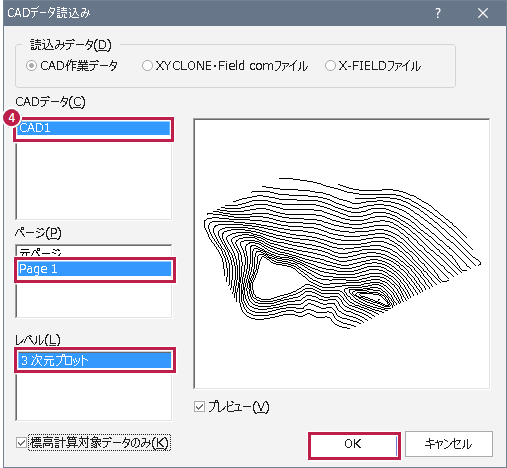

4. CADデータとページとレベルを選択して、［OK］をクリックします。

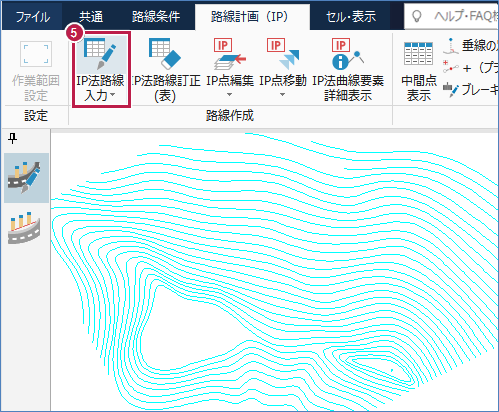

5. 背景に高さのあるCADが読み込まれたら、［路線作成］グループ－［IP法路線入力］で、線形入力を実行します。
   線形の入力方法はヘルプを参照してください。

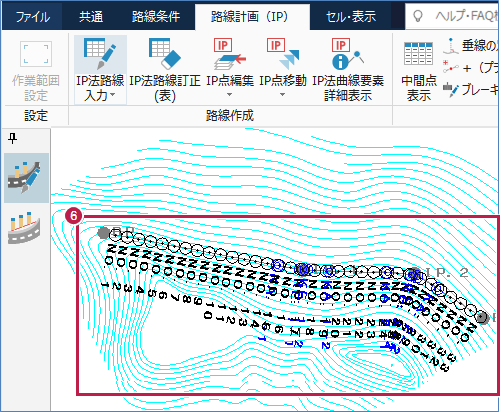

6. 線形が確定しました。


■《縦断測量》の入力方法

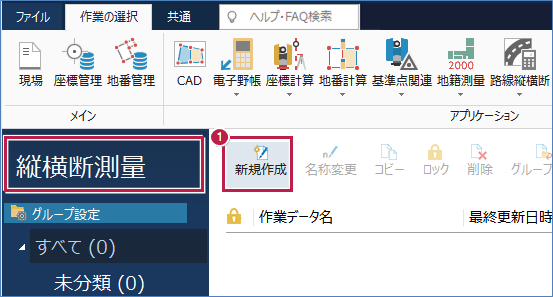

1. 《縦断測量》で、作業データを新規作成します。

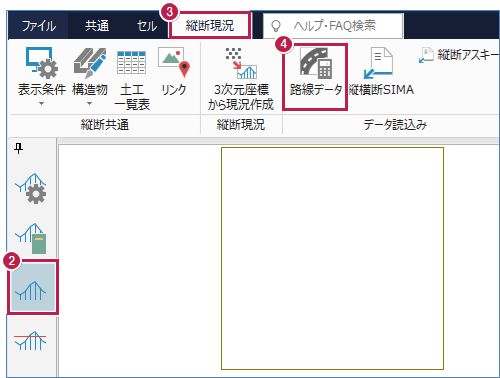

2. ［縦断現況］ステージをクリックします。
3. ［縦断現況］タブをクリックします。
4. ［データ読込み］グループ－［路線データ］をクリックします。

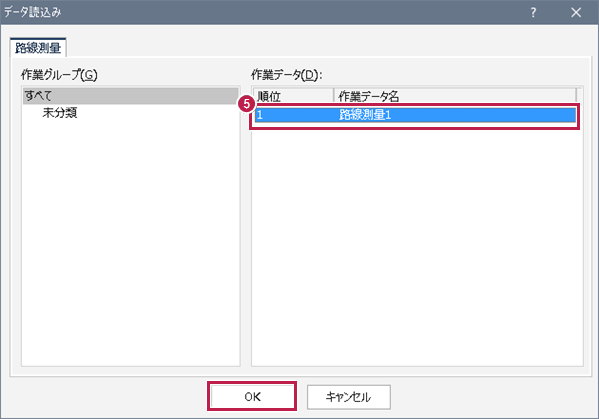

5. 《路線測量》の作業データを選択して、［OK］をクリックします。

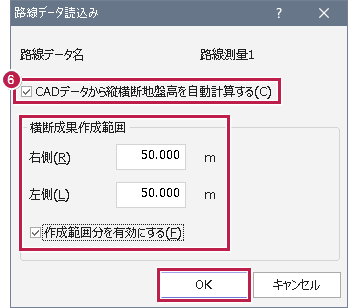

6. ［CADデータから縦横断地盤高を自動計算する］をONにして、
   「横断成果作成範囲」を設定して、［OK］をクリックします。

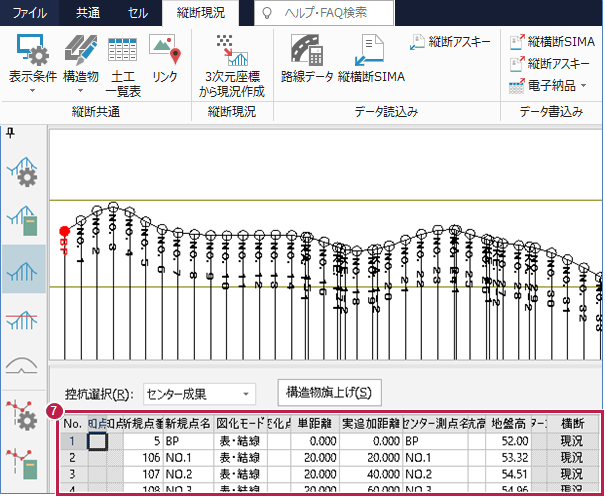

7. 縦断現況でデータが取り込まれたことを確認します。

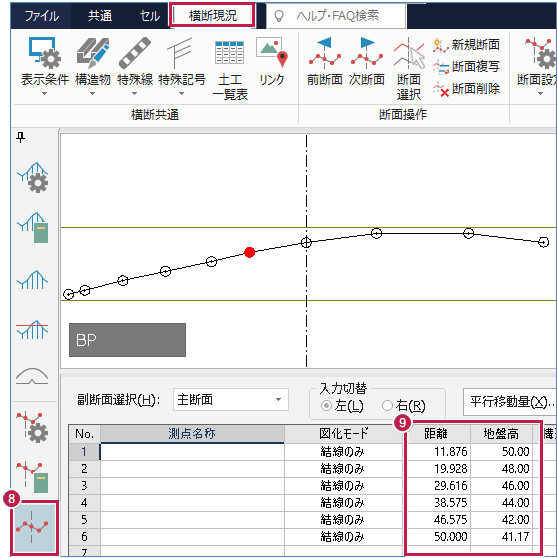

8. ［横断現況］ステージをクリックします。
9. ［横断現況］タブでデータが取り込まれたことを確認します。

10. 図面が必要なら、《CAD》で路線図、縦断図、横断図をそれぞれ作成してください。
