Q：建築計画概要書の付近見取図に、縮尺を考慮してZEROの配置図を取り込む方法を教えてください。

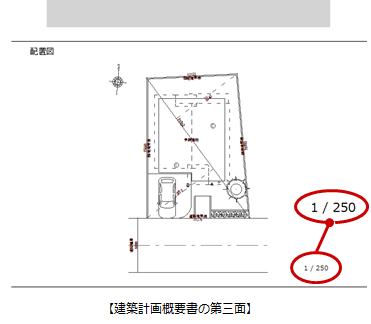

A：ZEROで配置図を「編集」メニューの「コピー」でコピーして、建築計画概要書の第三面に貼り付けると縮尺を考慮した図面となります。

TREND CAにZEROの配置図を取り込む方法

ZEROでの操作

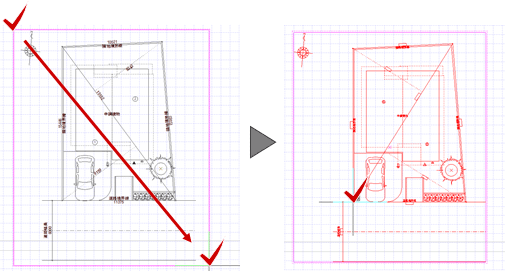

1. 図面を開いて、「編集」メニューから「コピー」を選びます。

2. 図面を選択します。
3. コピーの基準点をクリックします。
   続けて、CAに移ります。


TREND CAでの操作

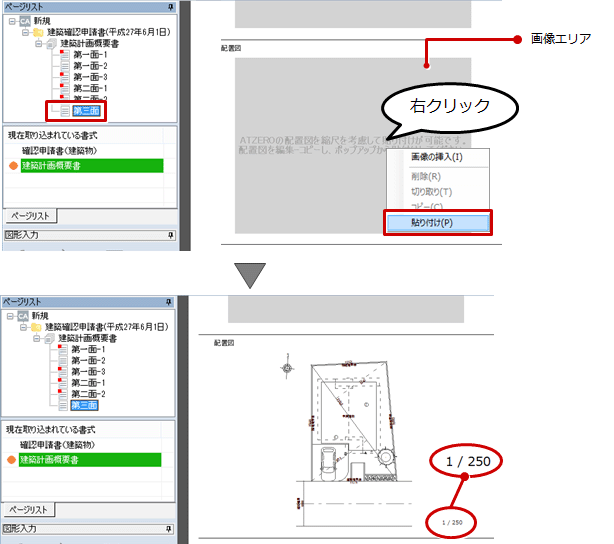

1. 「建築計画概要書」の「第三面」を開きます。
2. 画像エリアを右クリックして、「貼り付け」を選びます。


メモ

• 縮尺は、画像エリアに収まるように、1/1000～1/100（分母50刻み）、1/75、1/50、1/25で自動調整されます。
• 縮尺画像を貼り付けることができる画像エリアは、テンプレート編集で配置された画像エリアに対してのみです。本体プログラムで配置した画像エリアに対しては貼り付けることができません。

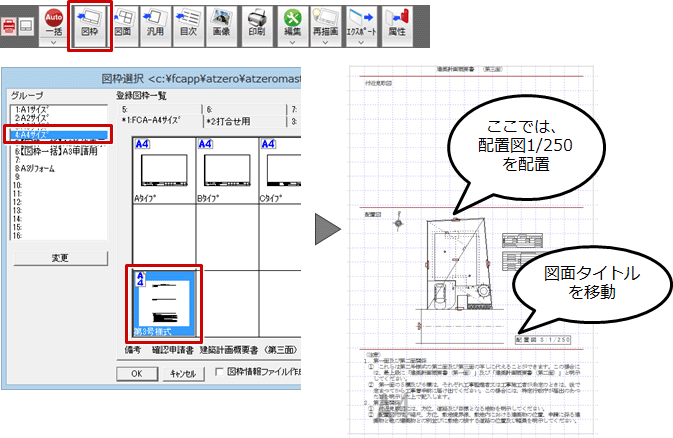

ZEROの図面印刷（図枠）を使用する方法

ZEROの図面印刷の図枠に建築計画概要書の第三面の様式（A4サイズのみ）を用意しています。TREND CAの建築計画概要書の第三面を使用せず、こちらを使用して第三面を作成することもできます。
