3Dシミュレーション（建材・設備）

［建材・設備］の3Dカタログデータは、パーツや色・材質、オプション等を変更しながらイメージを確認することができます。

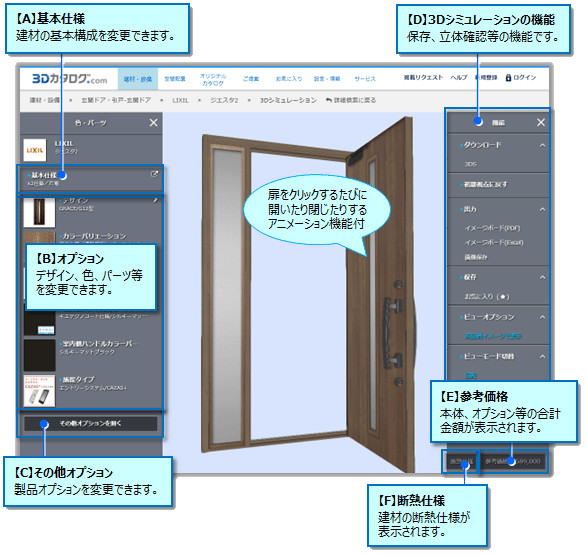

【下図例：玄関ドア、外装材・屋根材】

製品ごとにシミュレーション方法が異なり、オプション変更によるシミュレーションができる製品／できない製品があります。
たとえば、福井コンピュータアーキテクトが提供するオリジナル（ノンメーカー：無料）データ、株式会社ファインが提供するオリジナル（ノンメーカー：有料）データは、仕様を変更しながらのシミュレーションをすることはできません。
　 福井コンピュータアーキテクトオリジナル製品
　 DATASTATION（ファイン）

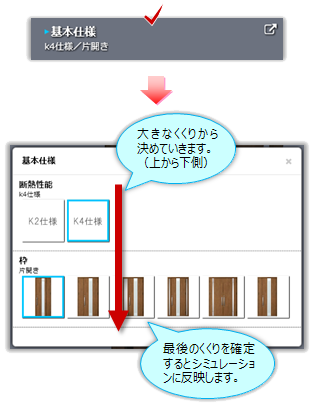

【A】基本仕様

その製品の基本的な構成を選択します。

［基本仕様］を変更すると［色・パーツ］［オプション］はクリアされる場合がありますので、最初に［基本仕様］を確定してください。

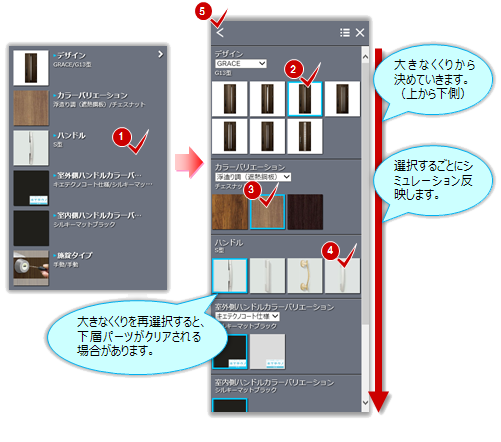

【B】オプション

選択した基本仕様のデザインやパーツを選択します。

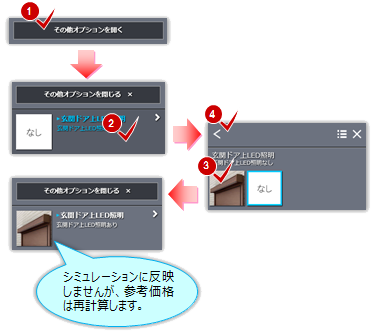

【C】その他オプション

選択したタイプのその他の付属品を選択します。シミュレーションに反映しません。

［基本仕様］を切り替えた場合、オプションはその仕様の初期状態に戻ります。
また、［オプション］の項目を設定しても3Dシミュレーションには反映されません（参考価格のみ再計算されます）。

［他の部材］で選択できる製品は、［製品情報］で選択した製品と同一メーカーと福井コンピュータアーキテクトの標準素材からの選択になります。
※他メーカーと組み合わせてシミュレーションする場合は、［空間配置］でおこないます。

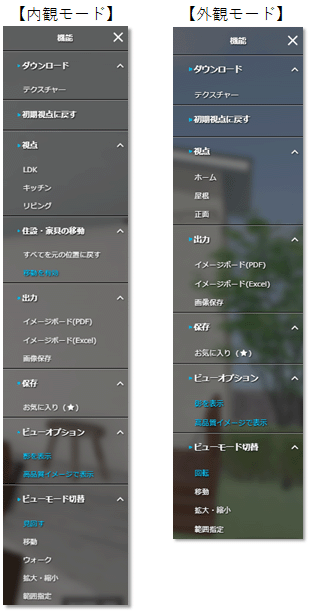

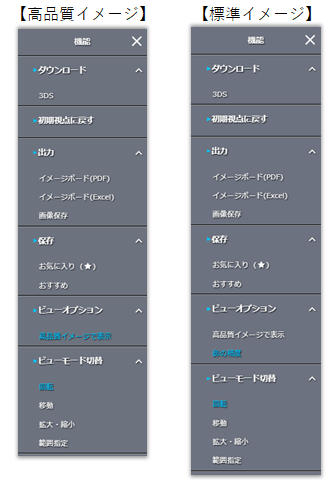

【D】3Dシミュレーションの機能（建材・設備）

建材・設備部品の3Dシュミレーションには、「高品質イメージ」と「標準イメージ」の２種の表示モードがあり、ビュー切替（回転・移動等）、保存、イメージボード出力等の機能を使用することができます。

また、素材をシュミレーションする時、内装材を選択した場合には室内設置状態の「内観モード」で表示され、外装材を選択した場合には建物外観の「外観モード」で表示されます。（それぞれに「高品質イメージ」「標準品質イメージ」切り替えあり）

ダウンロード

テクスチャー（素材）画像をローカルにダウンロードします。

初期視点に戻す

変更したビューの状態を開いたときの状態に戻します。

視点（外観モード）

システムで予め設定した視点がメニュー化され、それらを選択することでビュー表示を切り替えます。

出力

イメージボード（PDF）/（Excel）

3Dシミュレーションした結果をイメージボードとしてPDFまたはExcelに変換します。

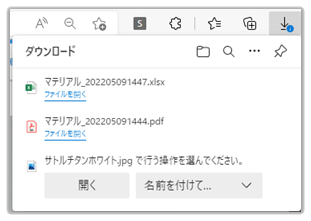

目的の出力形式のアイコンを実行後、［ダウンロード］の［開く］または［名前を付けて保存］等を実行します。

　 PDF出力例(.pdf)　※サンプル内のQRコードは仮でリンクしません。

　 Excel出力例(.xlsx)

出力サンプルが開かない場合、各専用のビューワ（無償）が必要です。こちらの補足リンクからダウンロードすることができます。

作成には時間がかかります。作成中は先頭にの様な回転マークが表示されますので、表示が消えるまでお待ちください。

画像保存

3Dシミュレーションに表示されている状態をそのまま画像化（.jpg）します。
［画像保存］実行後、［ダウンロード］の［開く］または［名前を付けて保存］を実行します。

保存

お気に入り

選択中の建材・設備をお気に入り部品として登録します。登録するときは、メニューをクリックして青字表示にします。

［空間配置］のシミュレーション時に配置することができるようになります。

ログイン／会員登録（無料）が必要です。

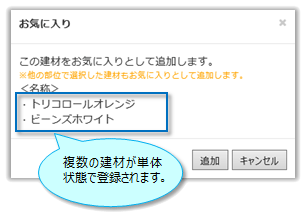

ここでのお気に入り登録は、［製品情報］［他の部位］で選択した複数の建材が各々単体で登録されます。

お気に入り登録した建材は［空間配置］のシミュレーションで利用でき、さらに、シミュレーションした外観シーンのまま登録することができます。

お気に入りされた製品は☆マークが青色（★）になります。

ビューオプション

影を表示

印影表示を切り替えます。（有効：青文字）

高品質イメージで表示

立体表示を高品質イメージと標準品質イメージで切り替えます。
この機能が使用可能になるにはハード的な条件（制限事項）があります。
→参照：3Dシミュレーションの高品質イメージについて

影の精度

「標準品質イメージ」の時、線形深度を使用した方法にて3Dを表示します。 設備等の3D表示時に、余計な縞模様が表示された場合、設定をOFF（白文字）にすることで、余計な縞模様を消すことができます。

ビューモード切り替え

マウス（左ボタン）、または、指に割り付けるビューモードを設定します。（下表黄枠）

また、マウス（パソコン）／指（タブレット・スマートフォン）による操作一覧です。

ビューモードでの表示変更（拡大・縮小、部品移動、見回す等の表示を変えた結果）は保存されません。

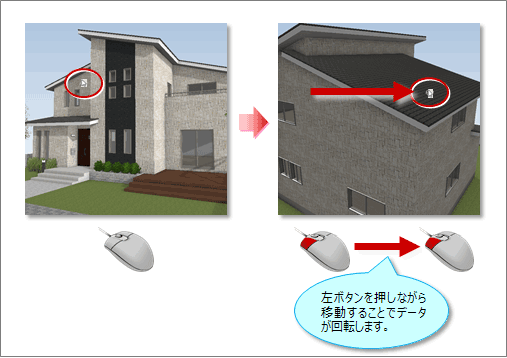

回転

見たい方向にマウス左ボタン（または右ボタン）をドラッグ（端末は指１本でスワイプ）させて、視点を上下左右に移動し、建物を回転させて確認できます。

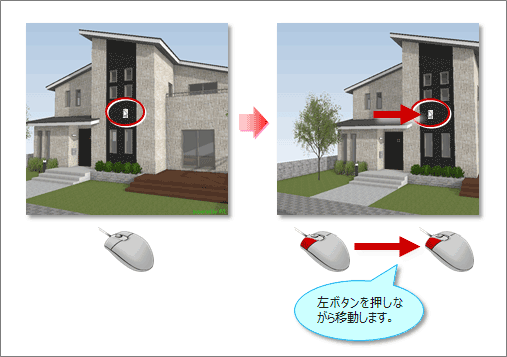

移動

マウス左ボタン（または中ボタン）をドラッグ（端末は指１本または２本でスワイプ）させて、画像を上下左右に移動します。右側を見たい時は右方向に、左側を見たい時は左方向にドラッグ（スワイプ）します。

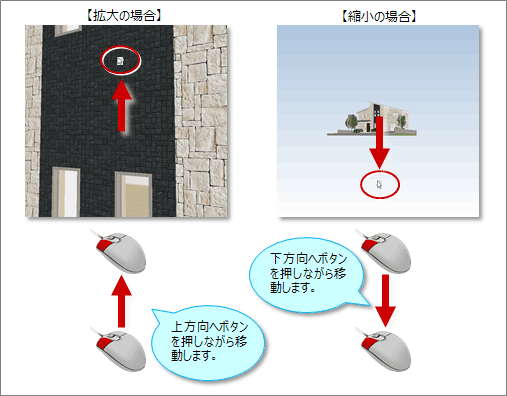

拡大・縮小

マウス左ボタンを上方向にドラッグ（指１本でスワイプ）すると拡大（壁は通り抜けます）、下方向にドラッグ（指１本でスワイプ）すると縮小します。

あるいは、マウスホイールを回転（端末の場合はピンチイン/アウト）させても拡大・縮小します。

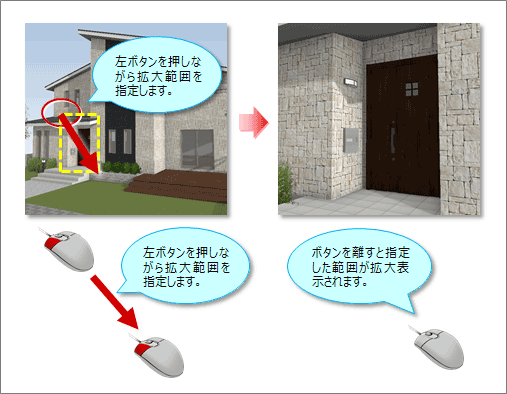

範囲指定

マウス左ボタン（端末は指１本でスワイプ）で、左側から右側方向へ囲んだ範囲を拡大し、反対に右側から左側へ囲んだ場合は全体縮小します。

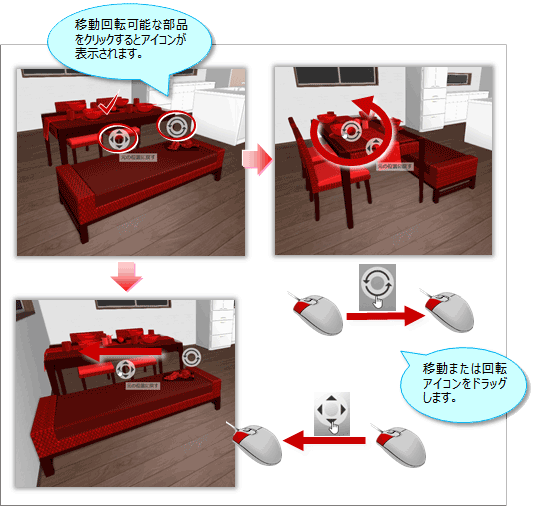

住設・家具の移動

素材（屋根・サイディング等）以外の移動（回転）可能な部品（樹木等）を指定すると、対象データが赤くなり、移動/回転用のアイコンが表示されます（移動/回転できない部品を指定したときは赤く表示されません）。

表示されたそれぞれのアイコンをドラッグすることで、選択した部品が移動/回転します。（図面には反映しません）

移動・回転可能な部品が存在するシーンを開くと、画面下方に［住設・家具の移動ができます］が表示されます。

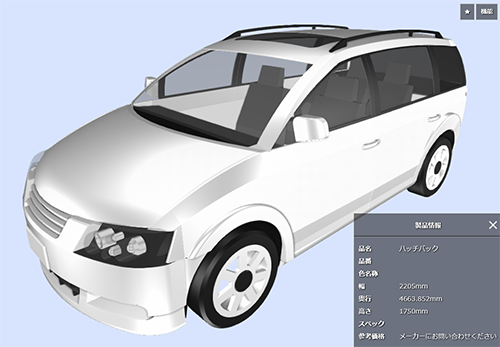

【E】参考価格

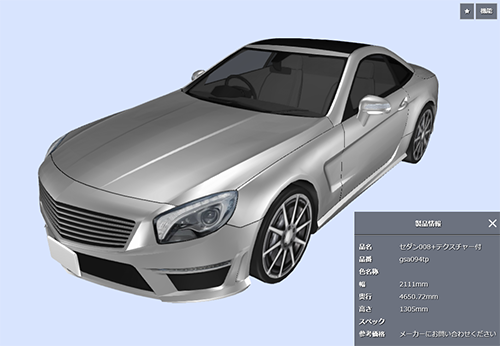

選択中の製品の製品情報・参考価格を表示します。

対象製品を選択した状態での画面右下の［参考価格 \〇〇］で下図類似の情報画面が開きます。

価格（参考価格）につきましては、実際と異なる場合があります。

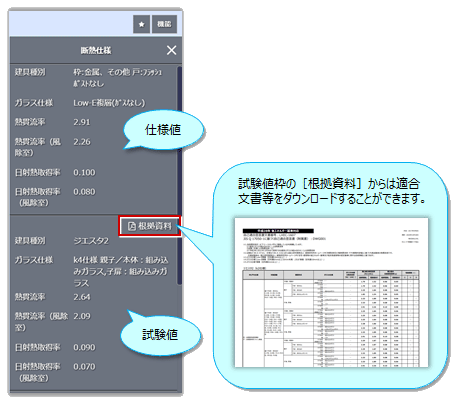

【F】断熱仕様

画面右下の［断熱仕様］をクリックすると、下図のような製品の断熱仕様が表示されます。［×］で閉じます。

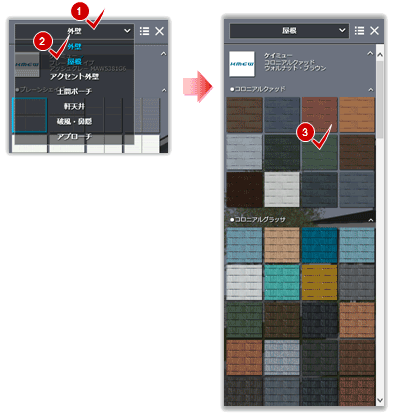

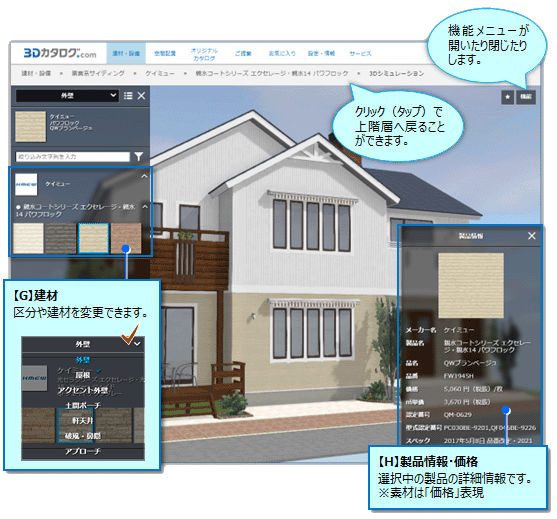

【G】建材

建物外観を構成する建材は、建物外観のビューをもとにイメージ確認をおこないます。その時、建材区分を切り替えて選択します。［×］で閉じます。

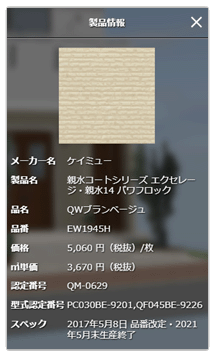

【H】製品情報・価格

選択中の素材製品の製品情報・価格を表示します。

対象素材を選択した状態での画面右下の［製品情報・価格］で下図類似の情報画面が開きます。

価格（参考価格）につきましては、実際と異なる場合があります。

その他オプションが未選択の場合、参考価格欄に「その他オプションの金額が反映されていません」と注意を促します。［参考価格内訳］にも表示します。3Dシミュレーションにてその他オプションを指定してください。

福井コンピュータアーキテクトオリジナル製品

福井コンピュータアーキテクトが提供するオリジナル（ノンメーカー）データです。

DATASTATION

株式会社ファインが提供するオリジナル（ノンメーカー）データです。

「DATASTATION」とは「株式会社ファイン」の添景（点景）素材データをいつでもダウンロード可能な会員制の建築CGデジタル素材サイトです。閲覧は無料ですが、そのコンテンツを3DカタログサイトからダウンロードしてCADで利用する場合はオプション（月額1,500円）契約が必要です。（契約されていない場合はダウンロード時にメッセージが表示されます）
