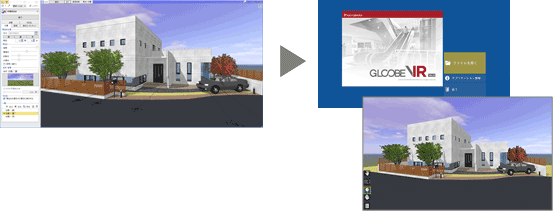

VR書き込み

1. 3Dビューをアクティブにします。
2. 表示パレットで、表示したくないデータをOFFにします。
3. 「VR」をクリックします。
4. 光景、照明、素材コーディネートなどの設定を確認して、「実行」をクリックします。

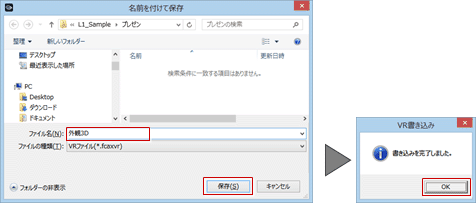

5. 作成するファイルの名前を設定して、「保存」をクリックします。
6. 確認画面で「OK」をクリックします。


メモ

• 作成されるファイルは、開いているモデルファイル（.GLM／.GLCM）と同じ名称のフォルダの「プレゼン」フォルダに保存されます。保存先のフォルダは、「名前を付けて保存」ダイアログで変更できます。
• GLOOBE VRのデータ作成時、1か所以上のユーザーカメラの登録が必要です。
• GLOOBE VRの操作については、「GLOOBE VR：ホーム」の「ヘルプ」メニューの「ヘルプを開く」で表示される操作ガイドを参照してください。

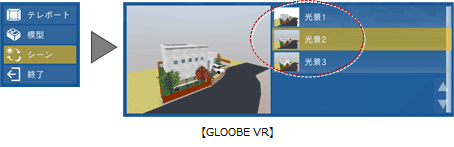

VRで表示するシーンは、「光景」タブで設定します。

1. シーンに登録する日付、時間帯、時刻などを設定します。

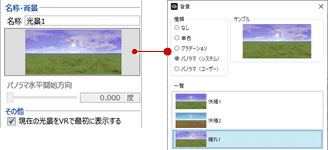

2. 背景を設定します。

3. シーンの名称を入力します。

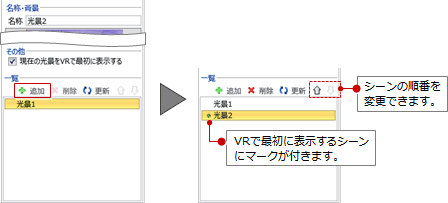

4. 設定中のシーンをVRで最初に表示したいときは、「現在の光景をVRで最初に表示する」をONにします。
5. 「追加」をクリックします。
   設定した内容でシーンが登録されます。

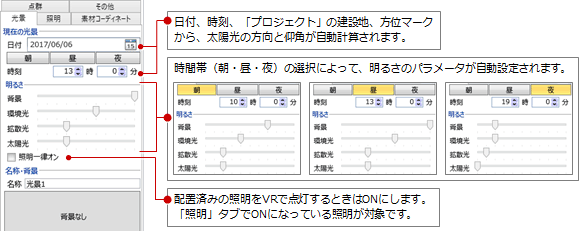

「光景」タブの設定項目

日付	太陽光の方向と仰角の計算に使用します。
朝・昼・夜	選択した時間帯によって、明るさのパラメータを自動設定します。
時刻	太陽光の方向と仰角の計算に使用します。
背景 環境光 拡散光 太陽光	朝・昼・夜の選択によって、VRで表示する背景、環境光、拡散光、太陽光の明るさを自動設定します。 ※ 3Dビューには反映されません。
照明一律オン	配置済みの照明をVRで点灯した状態にするときはONにします。「照明」タブでONになっている照明が対象になります。主に夜のシーンで使用します。
名称	登録するシーンの名称を入力します。

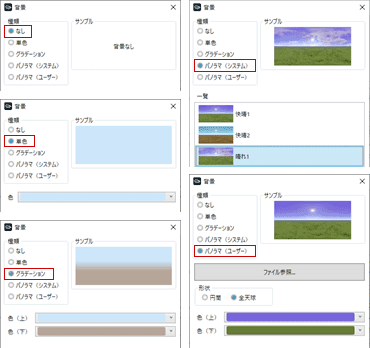

背景	VRで表示する背景を設定します。背景なし、単色、グラデーション、パノラマ画像から選択できます。 ※ パノラマは、プログラム固定の画像を使用するときは「パノラマ（システム）」、ファイルから選択するときは「パノラマ（ユーザー）」を選びます。
パノラマ水平開始方向	背景に「パノラマ（ユーザー）」の画像を設定した場合に、水平開始位置を設定します。
現在の光景をVRで最初に表示する	VRで最初に表示するシーンを登録するときはONにします。 ※「一覧」で●マークが付いているものが最初に表示するシーンです。

メモ

• VRデータを作成するには、1つ以上のシーンの登録が必要です。
• 「光景」タブで設定した日付、時刻、「経緯度基準点」、入力されている方位マークから、太陽の方向と仰角が自動計算されます。
  ※ 方位マークが入力されていなければ、平面ビューの上が真北となります。

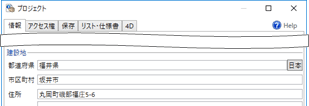

  ※ 「経緯度基準点」が設定されていない場合、「プロジェクト」の「建設地－都道府県」で入力されている文字列から、その県庁所在地の緯度・経度を考慮します。「都道府県」が空欄の場合は、日本標準時の兵庫県明石市の緯度・経度になります。


モデルデータに照明器具などの光源を持つカタログ部品を配置しておくと、VRで照明ON/OFFのシミュレーションができます。

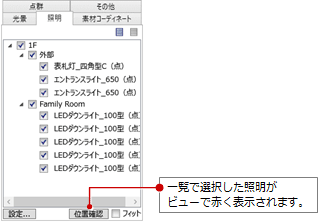

VRで照明ON/OFFを切り替えたい照明は、「照明」タブでONにしておきます。
　

メモ

• 各光源の明るさは、一覧から照明を選択して「設定」をクリックすると調整できます。
  　
• 汎用オブジェクトの「壁状体」「板状体」で設定した面光源は、VRに連動しません。

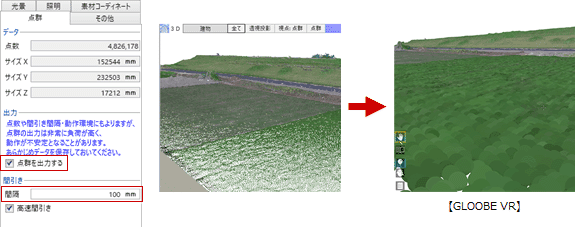

点群データを読み込んでいる場合は、「点群」タブで点群の出力について設定します。

点群データをVRに出力するときは、「点群を出力する」をONにして「間隔」を設定します。
指定した「間隔」内の点を平均化し、点を間引いて出力されます。

GLOOBE VRでは、点群は円で表示されます。円のサイズは、指定した「間隔」に比例して大きくなります。

メモ

• 「高速間引き」がONのときはGPU、OFFのときはCPUを利用して間引き処理を行います。
• 点群の出力でエラーになる場合は、「間隔」を大きくしたり、「高速間引き」をOFFにすることを検討してください。

注意

• 点群の出力は非常に負荷が高く、動作が不安定となることがあります。あらかじめデータを保存してから出力を実行してください。

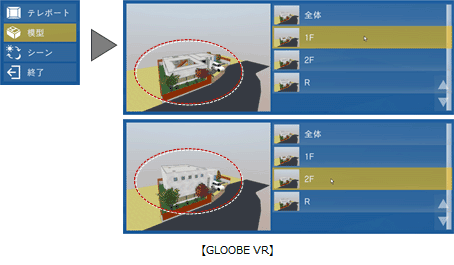

VRの模型モードで表示する各階の平面高さは、「その他」タブで設定します。
　

設定した高さで、VRの各階の立体が表示されます。
