平面3D表示

3Dビュー上に平面2D要素を表示します。3Dビューでは閉じている建具の開き方向を平面2D要素で示したり、敷地境界線の各辺の寸法を立体に重ねて表示したりできます。

平面2D要素と3D立体を同時に描画したまま、表示階や視点の変更も可能です。

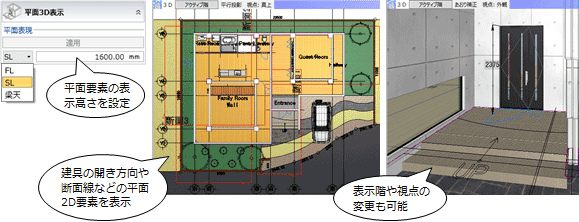

3Dビュー上に平面2D要素を描画する

3Dビューをアクティブにして、視点を調整します。
「平面3D表示」をクリックします。
3Dビュー上に建具や断面線などの平面2D要素が表示されます。
平面2D要素の表示する高さは、FL、SL、梁天からの高さで指定できます。

メモ

「選択」や他のコマンドを実行すると、3Dビュー上の平面2D要素が非表示になります。
3Dビュー上の平面2D要素の表示状態は、表示パレットの「2D表示」で設定します。ただし、「視点（ユーザーカメラ）」、CAD要素の「点」、塗りつぶしは表示対象外です。
3Dビュー上の平面2D要素の線色は、表示パレットの「線幅・線色」の「色」が連動します（「太さ」は連動しません）。線幅は固定、線種も常に実線です。
2D汎用データの表示は、レイヤ一覧の「表示」「非表示」の設定が連動します。
3Dビュー上に平面2D要素を表示している状態を成果物として残したい場合は、「ビュー画像」で画像ファイルとして保存します。
