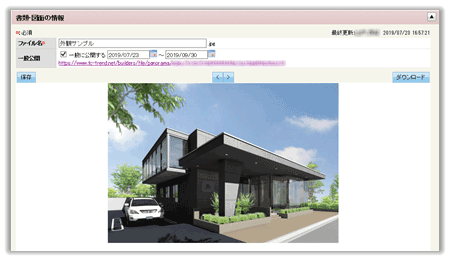

書類・図面の情報[MyBox管理]

MyBoxに登録した画像・図面ファイル(複数可)情報の編集やファイルダウンロードをおこなえる画面です。

機能説明

*」印のある項目は必ず入力してください。(下表では赤字表記)

項目 内容
ファイル 登録済みファイル名表示します。
[保存]を実行することで、ファイル名を変更することができます。
一般に公開する 自分以外の人に公開する場合は、チェックをオンにします。
また、その公開期間を[カレンダー]から指定します。
※公開期間を無期限にするときは、終了欄(右側)を空白にします。

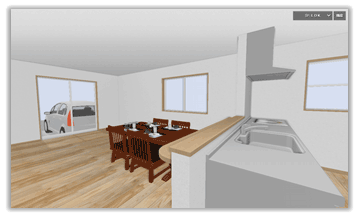

パノラマビュー(pnr)用、または、3Dモデル(xvl)ビュー用の場合、[保存]を実行することでURLが発行・表示され、そのリンクから閲覧することができます。例えば、表示されたリンクを施主にメールで配信しても施主側で閲覧することができます。
スマートフォンならVRゴーグルにセットすることでVRを体験することが可能です。

「ARCHITREND ZERO」には、パノラマビュー(pnr)用、または、3Dモデル(xvl)ビュー用のメール配信機能があります。

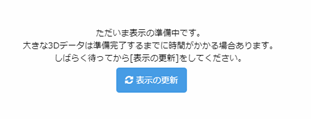

※以下の画面が表示された場合は、下記の対処をお願いします。

・3Dモデル(XVL)ビューが古い(無い)場合は、「XVL Player」のセットアップをお願いします。
・データが大きい場合、変換処理に時間が相当かかります。別途、部品等のデータを減らした物件で再出力をお願いします。(30分を超えた場合はビュー変換処理を中止します)
・ZEROにおける物件名やカメラ名に、エクスプローラのファイル名に使用できない半角記号(<、>、/等)、環境依存(機種依存)文字 を使用するとブラウザによるビューが表示されない場合があるため変更をお願いします。
保存 情報の変更内容を保存します。
前次(<>) 同フォルダの前のファイル、次のファイルに切り替えます。
ダウンロード

登録ファイルをローカルにダウンロードします。
