専用初期設定：木造－布基礎
自動描画で作図する木造の布基礎と立ち上がり部を設定します。
矩計図
断面図
メモ
- 自動描画は、「専用初期設定：躯体－矩計（断面）設定」の「描画方法」が「自動描画」のとき、自動立上で実行されます。
- 「物件初期設定：基準高さ情報」で設定されている1階の構造が「木」のときに、この設定が有効です。
- 「物件初期設定：柱・基礎・束」の【基礎タイプ】で「布基礎」を選んだときに作図される布基礎の設定項目です。

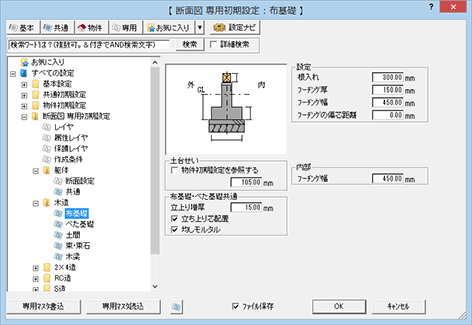

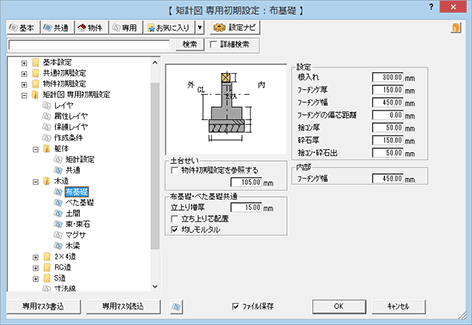

布基礎の断面寸法を設定するにはA430130_mnu_sec01

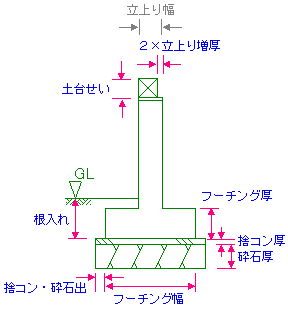

「設定」の各項目を設定します。
| 根入れ | GLから布基礎フーチングの下端までの深さを設定します。 |
| フーチング厚 | 布基礎フーチング部分の厚さを設定します。 |
| フーチング幅 | 外回りの布基礎フーチング部分の幅を設定します。 |

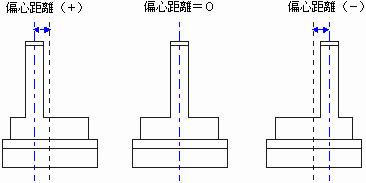

| フーチングの偏芯距離 | 立ち上り部を、フーチングの芯よりずらした位置にします。 |
| 捨コン厚 | 布基礎フーチング下に打つ捨てコンクリートの厚さを設定します。 ※矩計図のみの機能です。 |
| 砕石厚 | 捨てコンクリートの下に敷く砕石の厚さを設定します。 ※矩計図のみの機能です。 |
| 捨コン・砕石出 | 布基礎フーチングより広めにする捨てコンクリートと砕石の幅を設定します。 ※矩計図のみの機能です。 |
メモ

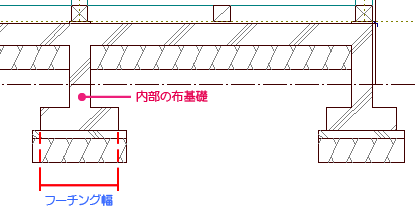

- 建物内部の布基礎フーチングの幅は、「内部」の「フーチング幅」で設定します。
立ち上り部分を設定するにはA430130_mnu_sec02
「布基礎・べた基礎共通」の各項目を設定します。
この項目を設定すると、「専用初期設定：木造－べた基礎」の同じ設定項目も変更になります。
| 立上り増厚 | 立ち上り部の幅を設定します。壁の厚さ＋（この項目の設定値×2）になります。 | ||||
| 立ち上り芯配置 | 土台の芯と立ち上り部の芯を合わせます。OFFのときは、立ち上り部の外側寄りになります。
|
||||
| 均しモルタル | 立ち上り部の天端にモルタル（厚さ15mm固定）を描きます。 |
メモ
- 土台の高さ寸法は、「土台せい」で設定します。「物件初期設定：基準高さ情報」で設定した「土台せい」と同じ設定値にするには、「物件初期設定を参照する」をONにします。
