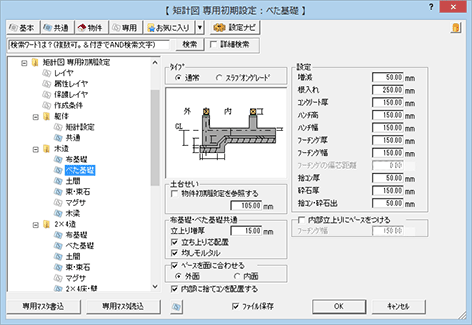

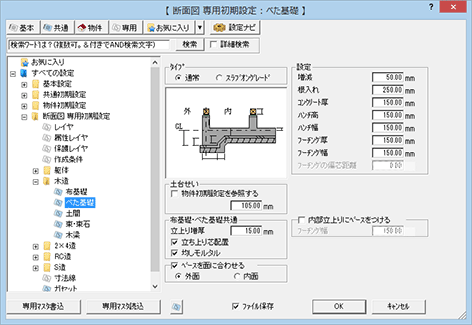

専用初期設定：木造－べた基礎

「タイプ」で、作図するべた基礎のタイプを選びます。

通常	床下のある通常のべた基礎です。
スラブオングレード	床下のないスラブオングレードタイプです。

「設定」の各項目を設定します。

増減	べた基礎の上端をGLからの高さで設定します。
根入れ	GLからべた基礎フーチングの下端までの深さを設定します。
コンクリート厚	べた基礎部分の厚さを設定します。
ハンチ高	フーチングからべた基礎につながる部分のハンチの高さを設定します。
ハンチ幅	フーチングからべた基礎につながる部分のハンチの幅を設定します。
フーチング厚	フーチング部分の厚さを設定します。
フーチング幅	外回りのフーチング部分の幅を設定します。
フーチングの偏芯距離	立ち上り部を、フーチングの芯よりずらした位置にします。「ベースを面に合わせる」がONのときは、設定できません。
捨コン厚	フーチング下の捨てコンクリートの厚さを設定します。 ※矩計図のみの機能です。
砕石厚	捨てコンクリートの下に敷く砕石の厚さを設定します。 ※矩計図のみの機能です。
捨コン・砕石出	フーチングから捨てコンクリートと砕石が出る幅を設定します。 ※矩計図のみの機能です。

メモ

• 建物内部の立ち上り部にフーチングを付けるには、「内部立上りにベースをつける」をONにして「フーチング幅」を設定します。

  【OFF】	【ON】




「布基礎・べた基礎共通」の各項目を設定します。

この項目を設定すると、「専用初期設定：木造－布基礎」の同じ設定項目も変更になります。

立上り増厚	立ち上り部の幅を設定します。壁の厚さ＋（この項目の設定値×2）になります。
立ち上り芯配置	土台の芯と立ち上り部の芯を合わせます。OFFのときは、立ち上り部の外側寄りになります。 【OFF】 【ON】
均しモルタル	立ち上り部の天端にモルタル（厚さ15mm固定）を描きます。

メモ

• 土台のせいは、「土台せい」で設定します。「物件初期設定：基準高さ情報」で設定した「土台せい」と同じ設定値にするには、「物件初期設定を参照する」をONにします。
• 建物外側の立上り部をフーチングの側面に合わせるには、「ベースを面に合わせる」をONにし、「外面」「内面」で合わせる面を選びます。

  【外面】	【内面】

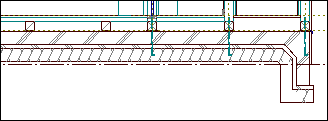

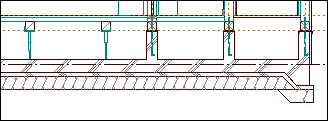

• べた基礎の内部に捨てコンクリートを配置するには、「内部に捨てコンを配置する」をONにします。

  【OFF】	【ON】
