CAD（その他） > 設定
プログラム名 CAD Ver. Ver.2 ID T000721 更新日 2018/06/12
Q：《CAD》で方眼を設定して印刷するにはどうしたらよいですか。
A：［設定］タブの［共通設定］で［グリッド：全般］にある方眼の設定をおこない、印刷時の［出力設定］で［補助・マスク］タブにある［グリッド］の設定をおこなってください。

操作方法

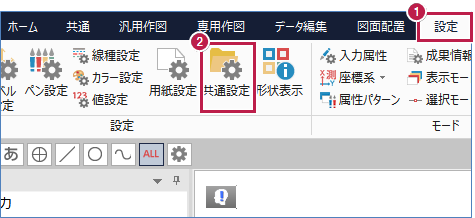

  1. ［設定］タブをクリックします。
  2. ［設定］グループ－［共通設定］をクリックします。

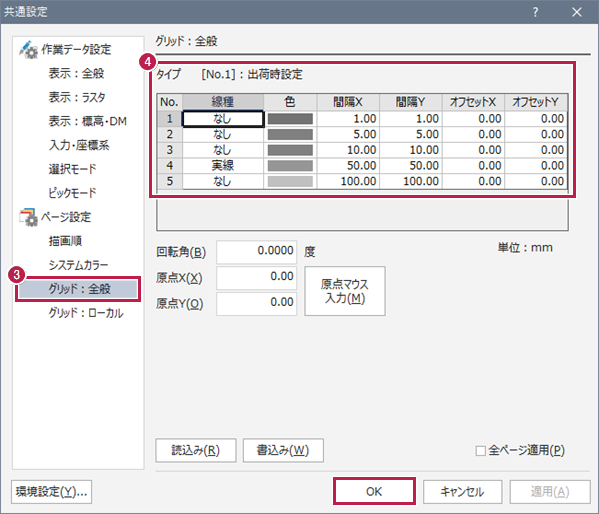

  3. ［グリッド：全般］をクリックします。
  4. 印刷するグリッドの設定をおこない［OK］をクリックします。
    ※サンプルとして［読込み］に「3 出荷時設定（グリッド印刷用）」の設定を用意しています。

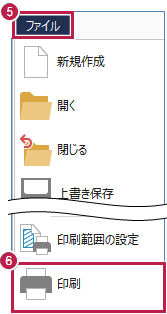

  5. ［ファイル］タブをクリックします。
  6. ［印刷］をクリックします。

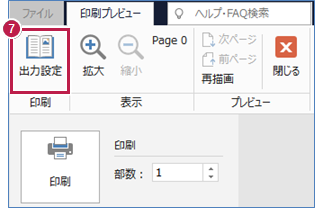

  7. ［出力設定］をクリックします。

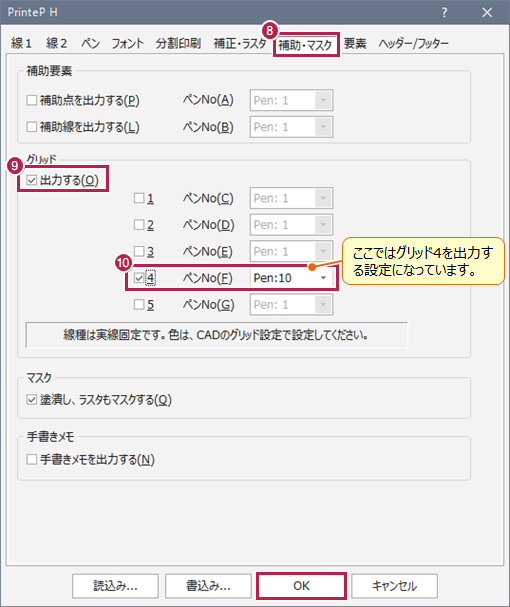

  8. ［補助・マスク]タブをクリックします。
  9. ［グリッド］の［出力する］をONにします。
  10. 印刷するグリッド番号にチェックを入れて［OK］をクリックします。
    ※サンプルとして［読込み］に「3 出荷時設定（グリッド印刷用）」の設定を用意しています。
メモ
  • CAD上の枠内に線要素として方眼線（グリッド線）を入力、編集をおこないたい場合は、［専用作図］タブの［図枠・表題］グループ－［図枠］の［方眼設定］タブでおこなってください。操作方法はこちらを参照してください。
    ただし、この場合の方眼線は、他のCAD要素と同じ扱いになるため、印刷時には方眼線が図面データの下になるように設定にする必要があります。
  • タイトルボックスなど、方眼線を入れたくない範囲がある場合は、こちらを参照してください。
