| プログラム名 | CAD | Ver. | Ver.2 | ID | T000952 | 更新日 | 2018/06/12 |
Q：《CAD》で申請図面を作成しましたが、「作成者」や「日付」などの位置が枠からずれてしまいます。どうしたらよいですか。
A：［専用作図］タブの［申請文字］で［文字条件設定］を調整してください。
操作方法

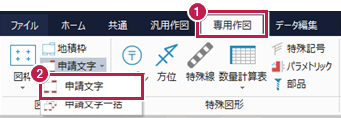

- ［専用作図］タブをクリックします。
- ［図枠・表題］グループ－［申請文字］－［申請文字］をクリックします。

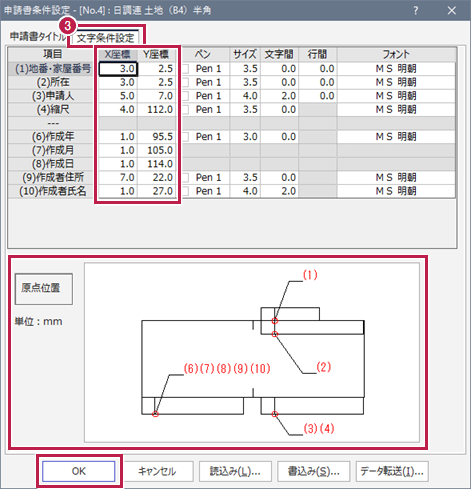

- ［文字条件設定］タブでそれぞれの項目欄の原点位置を確認し、［X座標］［Y座標］の値を調整して位置を決めたら［OK］をクリックします。
※X座標：原点位置から縦方向の移動量を入力します。下方向はマイナス符号を付けてください。
Y座標：原点位置から横方向の移動量を入力します。左方向はマイナス符号を付けてください。
メモ
- 申請の図枠（地積枠）自体がずれている場合は、［設定］タブの［用紙設定］でそれぞれの項目に対して数値入力し、再度［地積枠］［申請文字］でそれぞれ配置し直してください。
操作方法はこちらを参照してください。
