◆縮尺があっていないとおかしな値が出るため、まずは縮尺をあわせてから確認してください。

縮尺をあわせて図面を読み込む操作方法は、こちらを参照してください。

すでに配置済みの図面の縮尺をあわせる操作方法は、こちらを参照してください。

操作方法

■半径を確認する方法

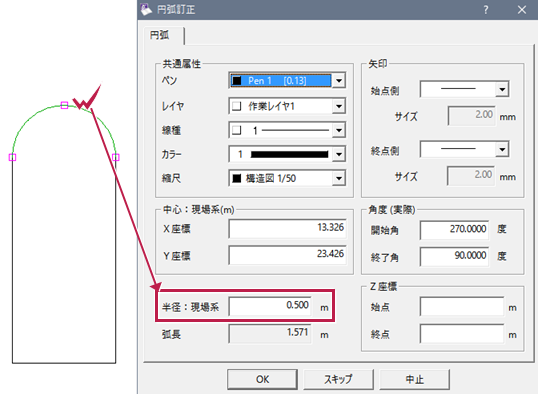

円弧をダブルクリックして、［円弧訂正］の［半径：現場系］欄で確認します。

■半径の寸法線を出す方法

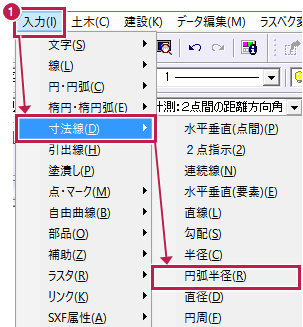

1. ［入力］－［寸法線］－［円弧半径］をクリックします。

2. インプットバーで寸法線の設定をします。

3. 円弧をクリックします。
4. 寸法線の方向を指示します。

5. 寸法線の配置位置をクリックします。

6. 寸法線が配置できたことを確認します。
