| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002271 | 更新日 | 2018/04/10 |
Q：《建設CAD》で線を描こうとすると、円の中心にマウスが移動してしまいます。どうしたらよいですか。
A：［設定］－［ピックモード］－［中心］をOFFにしてください。
操作方法
-

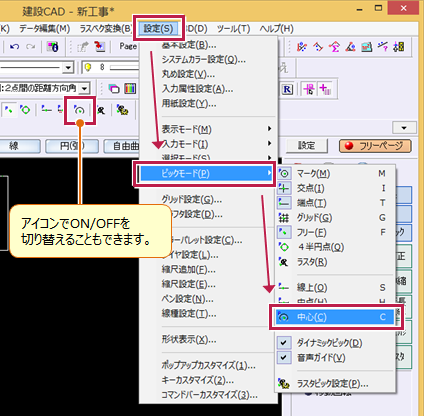

［設定］－［ピックモード］－［中心］をOFFにします。
◆［ピックモード］－［中心］で円の中心をクリックしたい場合
操作方法はこちらを参照してください。
（使用例）
・DWG/DXFやSFCなどの図面を取り込んで、マーク（円や丸に点の記号）の中心を指定したい場合にONにして、［縮尺追加］の［CAD指定］で厳密にクリックできます。
（DWG/DXFやSFCでは、マーク属性は分解されて円や線になっているため）
・平面図上のカーブ要素（単曲線のR）を確認したい場合にONにして、［寸法線］－［半径］で確認できます。
