断熱仕様の登録・ダウンロード（ZERO：外皮性能計算）

弊社ARCHITREND ZERO の「外皮性能計算」の［仕様］・［専用初期設定］の［仕様詳細］から、3Dカタログサイト（Web）が起動し、メーカー断熱仕様を追加登録、ダウンロード、確認・編集することができます。

　 提供されている断熱仕様を検索し、そのままダウンロードする
　 提供されている断熱仕様を複写・変更して、ダウンロードする
　 オリジナルの断熱仕様を追加登録して、ダウンロードする

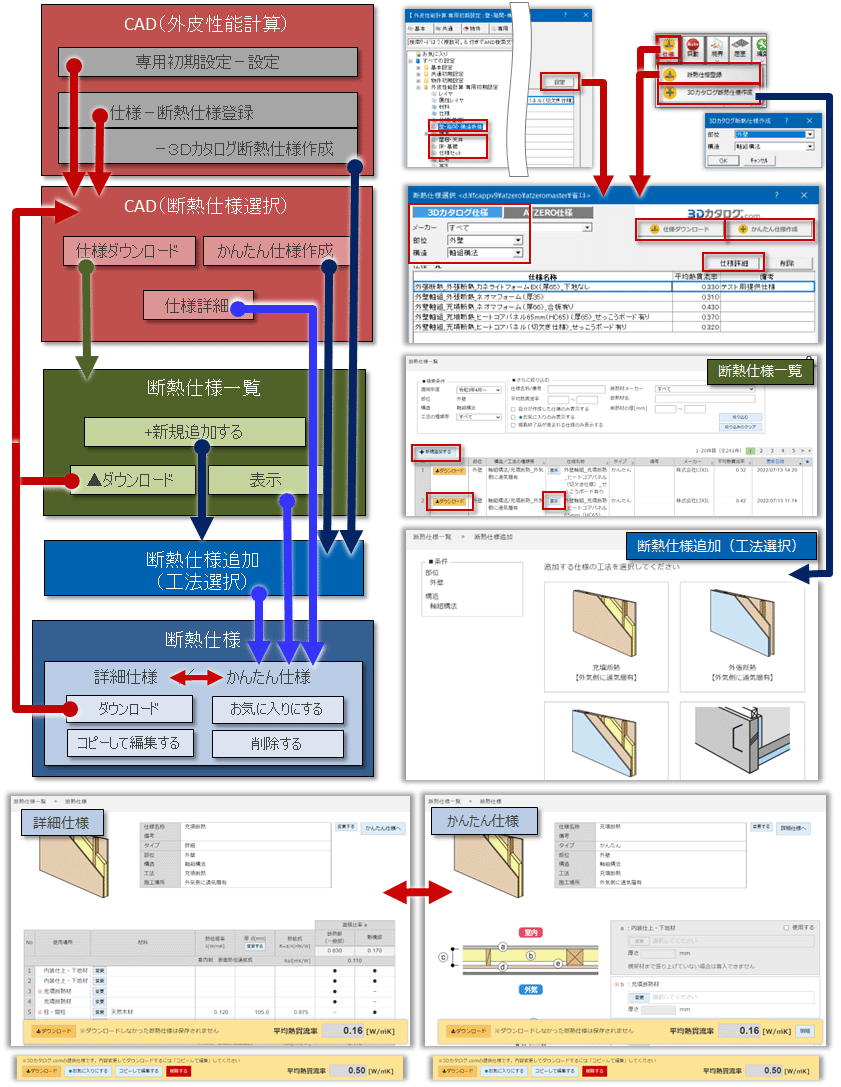

画面遷移（切り替わり）

同一の断熱仕様データを２タイプの画面（「詳細仕様」画面と「かんたん登録」画面）で管理するシステム構造です。

3Dカタログ（メーカーコンテンツ利用が可能）の有料会員契約が必要です。
また、［3Dカタログ.com設定］の「3Dカタログを使用する」が有効に設定されている必要があります。
　→参照：「3Dカタログ建材コンテンツをCAD利用する場合」

この機能の「ダウンロード」とは、ZEROの［断熱仕様選択］画面に追加登録することを指します。
ZEROへダウンロードしない場合、3Dカタログサイトの［断熱仕様一覧］に登録・保存はされません。

提供されている断熱仕様を検索し、そのままダウンロードする

メーカーから提供されている断熱仕様を検索して、弊社CADに取り込み（ダウンロード）します。

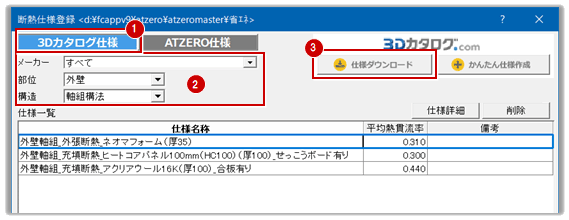

1. 「断熱仕様登録」ダイアログの「3Dカタログ仕様」をONにします。
2. 「メーカー」「部位」「構造」を選択します。ZEROに登録済みの断熱仕様が一覧表示されます。
3. ZEROに新たに追加（3Dカタログサイトからダウンロード）する場合、［仕様ダウンロード］をクリックします。

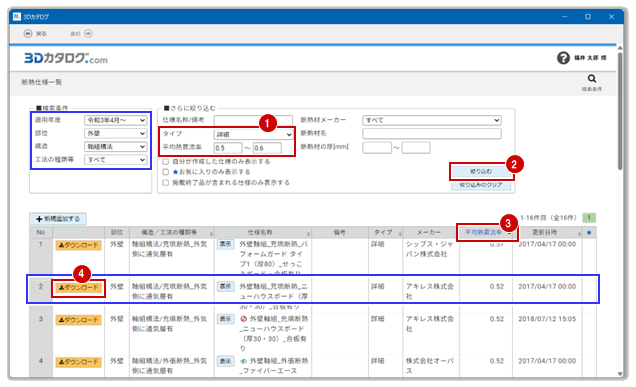

4. 検索条件で絞り込みます。既に、「メーカー」「部位」「構造」は設定された状態です。変更する場合は各々変更します。
5. ここでは、「詳細」で「平均熱貫流率」を「0.50～0.60」に設定して、［絞り込む］をクリックします。
6. 検索条件に見合った断熱仕様が一覧表示されます。「平均熱貫流率」（基礎：線熱貫流率）をクリックして並び替えます。
7. 取り込む断熱仕様の［ダウンロード］をクリックします。


8. 断熱仕様一覧は閉じられ、弊社CADに取り込まれます。

   ※同仕様が存在する時は、上書き確認メッセージが表示されますので、［はい］または［いいえ］を選択します。

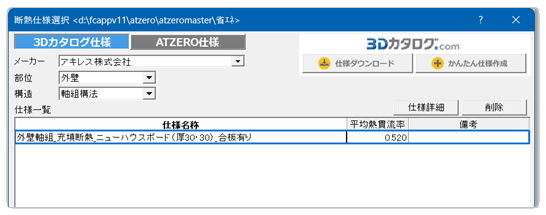

9. 断熱仕様選択画面に追加登録されましたので、ZEROで使用することが可能になりました。
   メーカー等に絞り込まれた状態で表示されます。



提供されている断熱仕様を複写・変更して、ダウンロードする

検索された断熱仕様を確認後、複写・変更を加えて、ダウンロード（弊社CADに取り込み）します。

1. 「断熱仕様登録」ダイアログの「3Dカタログ仕様」をONにします。
2. 「メーカー」「部位」「構造」を選択します。ZEROに登録済みの断熱仕様が一覧表示されます。
3. ZEROに新たに追加（3Dカタログサイトからダウンロード）する場合、［仕様ダウンロード］をクリックします。

4. 検索条件で絞り込みます。既に、「メーカー」「部位」「構造」は設定された状態です。変更する場合は各々変更します。

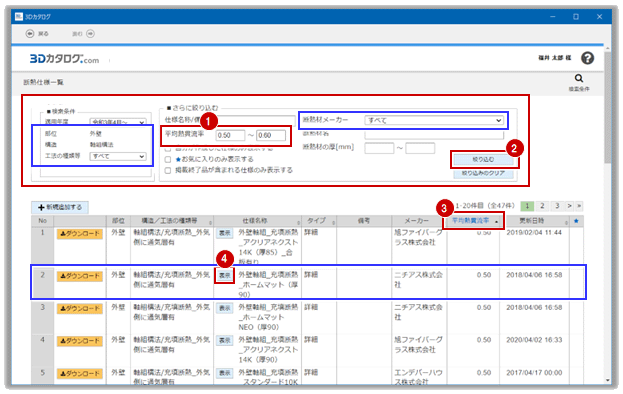

5. ここでは、「平均熱貫流率」を「0.50～0.60」に設定して、［絞り込む］をクリックします。
6. 検索条件に見合った断熱仕様が一覧表示されます。「平均熱貫流率」（基礎：線熱貫流率）をクリックして並び替えます。
7. 取り込む断熱仕様の［表示］をクリックします。

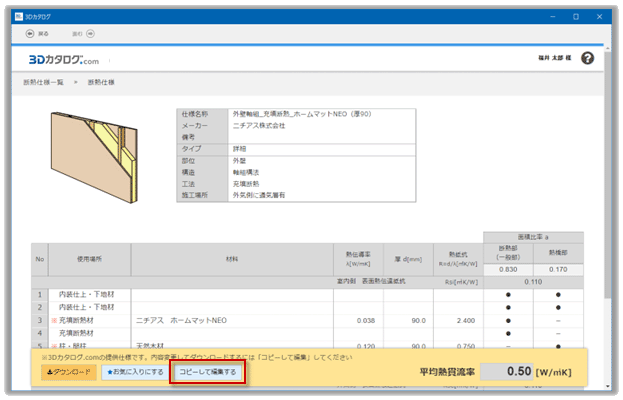

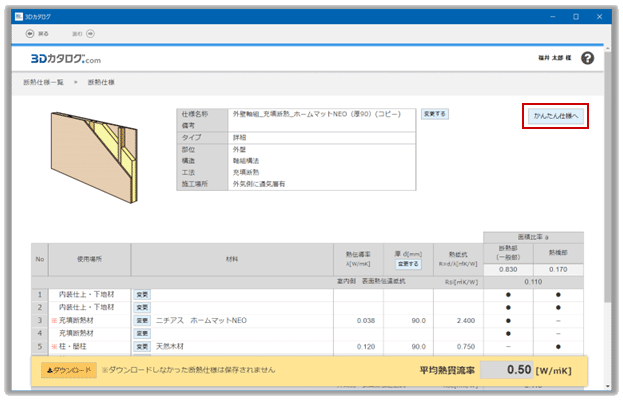

8. 登録されているタイプ（例では「詳細仕様」）の画面で表示されます。［コピーして編集する］をクリックします。

9. 確認メッセージの［OK］をクリックします。

10. ここでは、「かんたん登録」タイプに切り替える流れで解説します。［かんたん仕様へ］をクリックします。

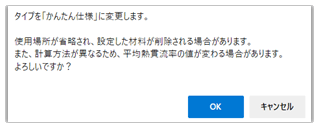

11. 確認メッセージが表示されます。そのまま［はい］をクリックします。

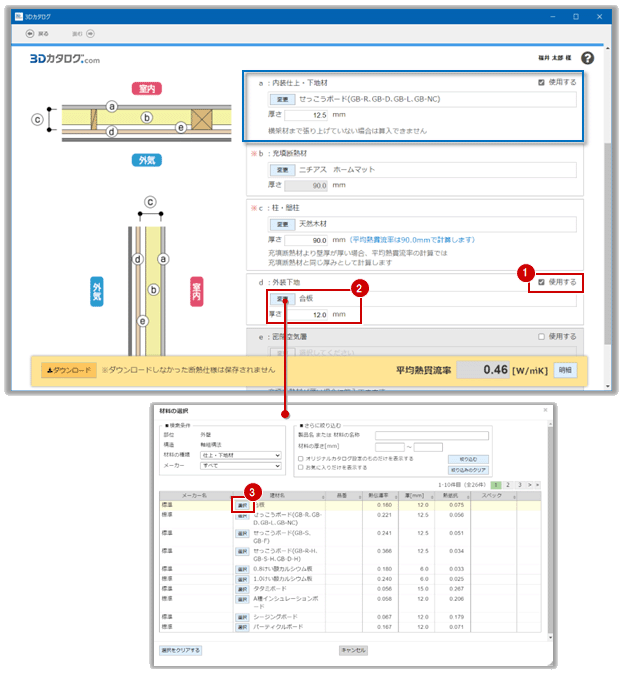

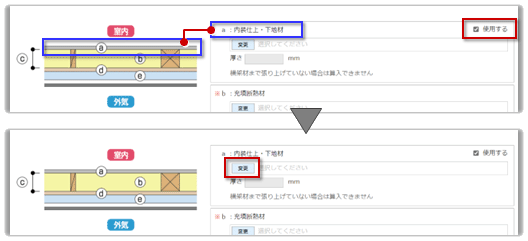

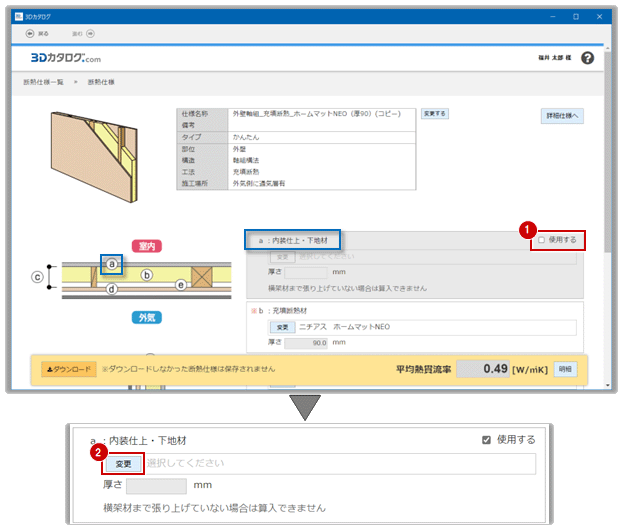

12. 追加変更する箇所の［使用する］チェックをONにして、［変更］をクリックします。（図例：「a.内装仕上・下地材」）

13. 使用する材料の［選択］をクリックします。（図例：「せっこうボード・・・」）

14. 選択した建材がセットされます。
    同様に、他の箇所も［使用する］を「ON」にして、建材をセットします。（図例：「d.外装下地」「合板」）

15. 良ければ、［ダウンロード］をクリックして、ZEROに取り込みます。（同時に、サイトの断熱使用一覧にも保存・登録されます）

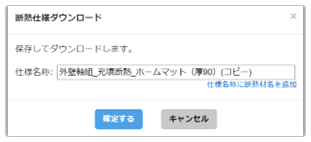

16. 仕様名称を確認・変更し、［確定する］をクリックします。この場合、「（コピー）」が追記されます。

    ※さらに、［仕様名称に材料名を追加］をクリックすると、［仕様名称］の末尾に材料名が追記されます。

17. ［OK］をクリックします。

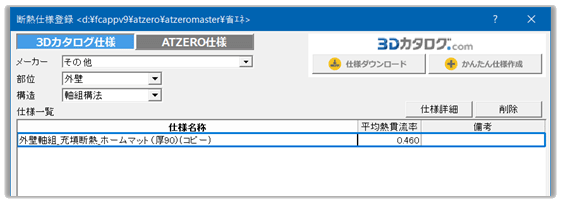

18. ZEROに取り込まれました。（メーカーは「その他」に区分されます）



オリジナルの断熱仕様を追加登録して、ダウンロードする

3Dカタログサイトに必要な断熱仕様が無い場合（メーカー提供仕様が足りない場合など）、オリジナルの断熱仕様を新規追加することができます。［仕様］－［3Dカタログ断熱仕様作成］、［断熱仕様選択］画面の［かんたん仕様作成］は、途中の画面をスキップして［断熱仕様追加］画面に切り替わるため、すぐに追加したい場合に便利です。

作成後、ダウンロードすることでZERO、3Dカタログサイトに登録されます。

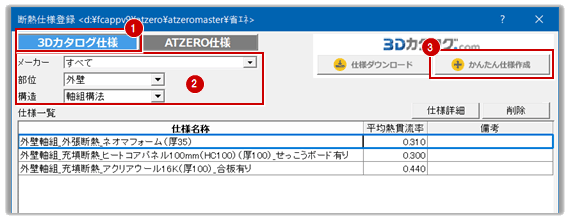

1. 「断熱仕様登録」ダイアログの「3Dカタログ仕様」をONにします。
2. 「メーカー」「部位」「構造」を選択します。ZEROに登録済みの断熱仕様が一覧表示されます。
3. ZEROに新たに追加する場合、［かんたん仕様作成］をクリックします。
   （3DCサイトの［断熱仕様一覧］に必要な断熱仕様が無いことを把握してる場合など）

   ※［仕様ダウンロード］→［断熱仕様一覧］－［+新規追加する］と同等です。

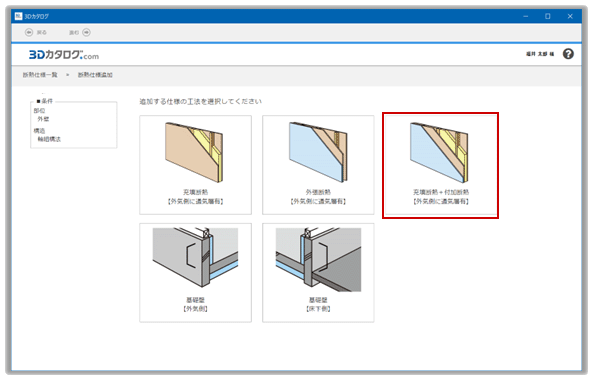

4. 「部位」「構造」は選択されている状態で、「断熱仕様追加」画面が表示されます。
   追加する断熱仕様の工法を選択します。ここでは、「充填断熱+付加断熱」をクリックします。

5. 確認画面で［はい］をクリックします。

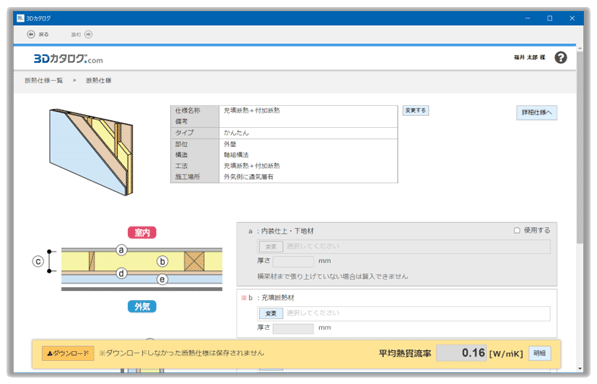

6. 「断熱仕様（かんたん仕様）」画面が表示されます。

7. 「a.内部仕上・下地材」の［使用する］チェックをONにして、［変更］をクリックします。

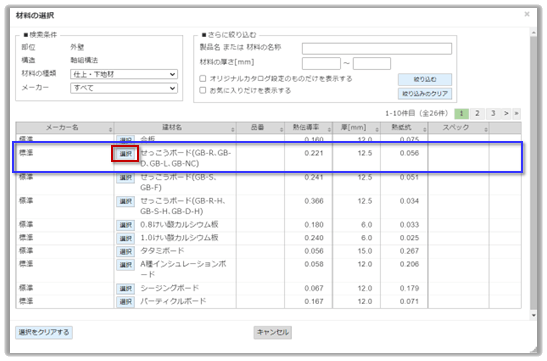

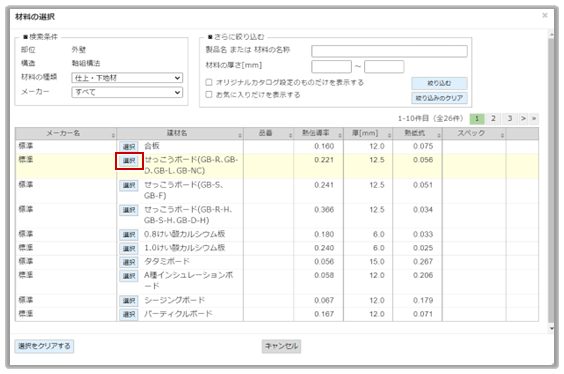

8. ここでは、室内側下地に「せっこうボード（12.5mm）」（図例）の［選択］をクリックします。

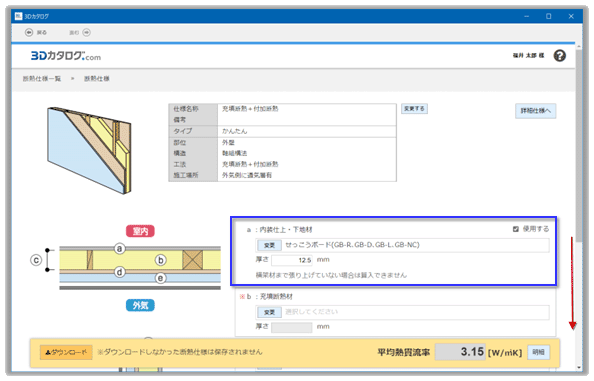

9. 「a.内部仕上・下地材」が設定されました。ここでは続けて、画面を下側へスクロールします。

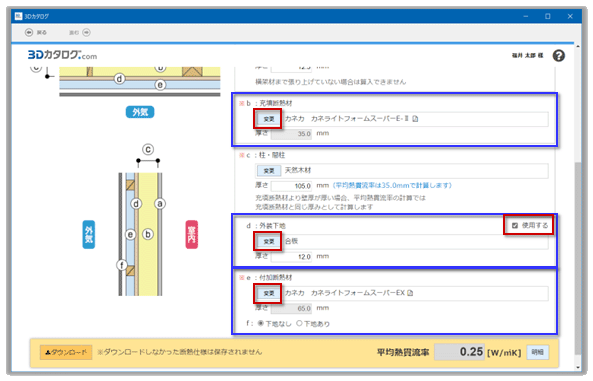

10. 同様に、「b.充填断熱材」、「d.外装下地」、「e.付加断熱材」を変更・設定します。
    （図例：「カネライトフォームスーパーE-Ⅱ（35mm）」、「合板（12mm）」、「カネライトフォームスーパーEX（65mm）」）

11. 良ければ、［ダウンロード］でZEROに取り込みます。

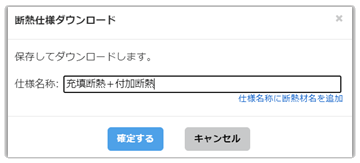

12. 仕様名称を設定して、［確定する］をクリックします。

13. 確認画面で［OK］をクリックします。

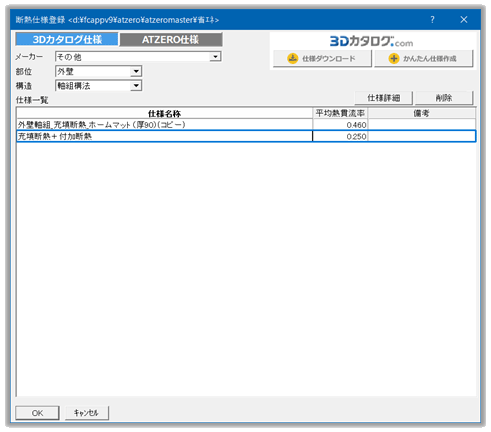

14. ZEROの「断熱仕様選択」ダイアログに取り込まれました。また、3Dカタログサイトの「断熱仕様一覧」画面にも登録されました。



新規追加や複写した断熱仕様は、「ユーザー」区分となります。（メーカー名等への変更はできません）

最新の3Dカタログマスタコンテンツを使用するには、3DCマスタ、連携CADも最新のVerをご利用ください。
